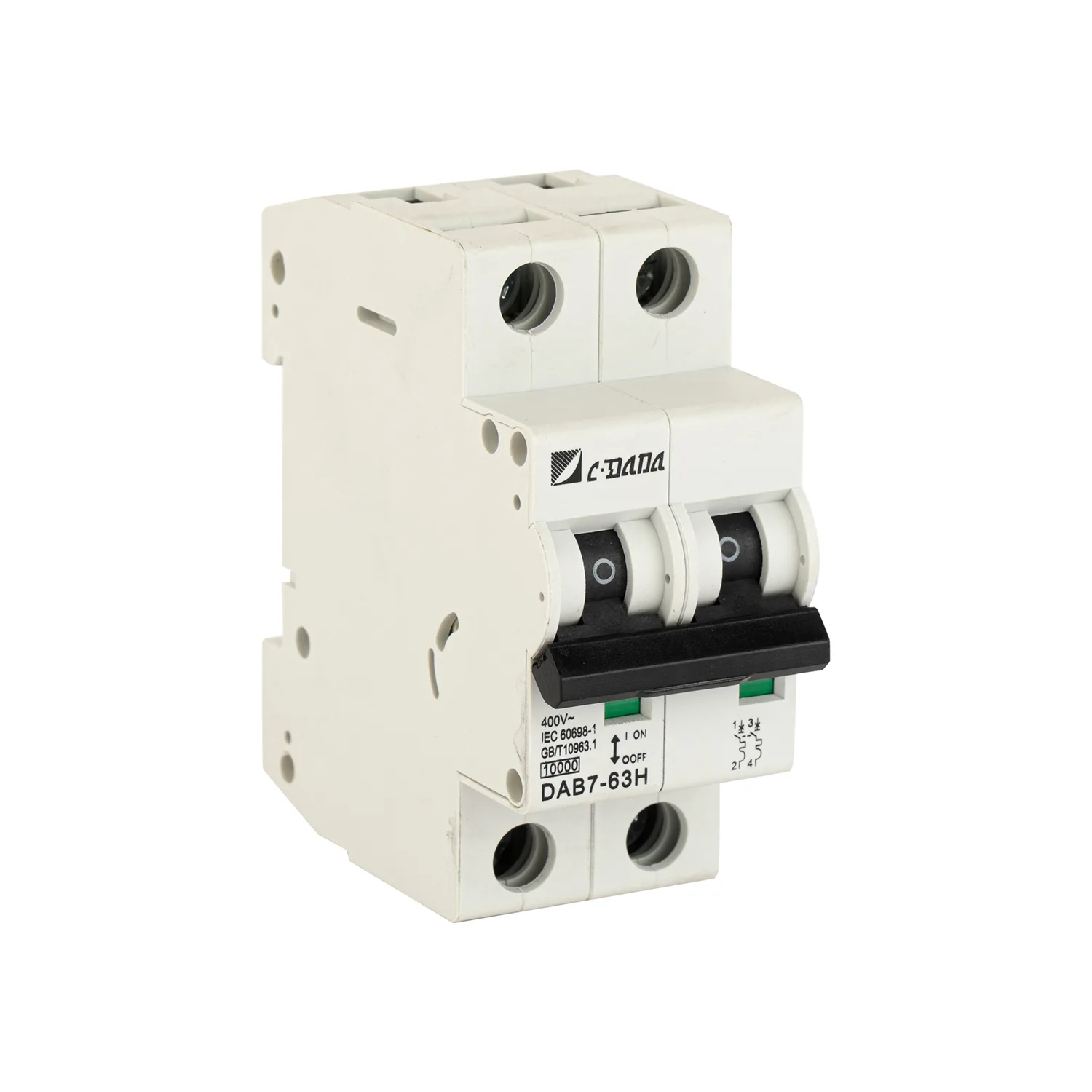

المعلمة التقنية لقاطع الدائرة المصغر DAB7-100 8kA
معيار المطابقة: IEC60898، GB10963
الجهد المقدر: 230/400 فولت، 50 هرتز
قدرة القطع المقدرة: 10 كيلو أمبير (6-63 أمبير)، 8 كيلو أمبير (80-100 أمبير)
درجة الحماية: IP20
درجة مقاومة اللهب: الدرجة 2
القدرة على التحمل (المدفوعة بالطاقة): لا تقل عن 8,000 مرة من الفتح
التحمل (التشغيل اليدوي): لا يقل عن 20,000 مرة من الفتح
المعلمات الميكانيكية لقاطع الدائرة المصغر DAB7-100 8kA
السلك الكهربائي: 1~35 مم2
وضع التوصيل: هناك نوعان من التوصيل، التوصيل المباشر بلوحة التوصيل، أو التوصيل بواسطة سلك نحاسي
الحجم المناسب للطرف: سمك لوحة التوصيل هو 0.8-2 مم، والمساحة المقطعية للموصل النحاسي هي 1-25 مم 2
درجة حرارة التشغيل: -5~+40 درجة مئوية
الارتفاع: ≤2000
الرطوبة النسبية: +20 درجة مئوية، ≤90%؛ +40 درجة مئوية، ≤50%
فئة التلوث: 2
طريقة التثبيت: باستخدام معيار IEC 35 مم
بيئة التثبيت: تجنب الصدمات والاهتزازات الواضحة
درجة التثبيت: الدرجة الثانية
سكة التوجيه: سكة توجيه DIN35
الملحقات القابلة للتركيب لقاطع الدائرة المصغر DAB7-100 8kA
جهة اتصال مساعدة، جهة اتصال إنذار، فصل التحويلة، فصل الجهد المنخفض، إنذار جهة اتصال مساعدة
| لحماية توزيع الطاقة العامة (IEC/EN 60898-1) |  |
 |
 |
 |
|||||
| أعمدة | 1P | 2P | 3P | 4P | |||||
| الأداء الكهربائي | |||||||||
| وظائف | حماية من ماس كهربائي، حماية من الحمل الزائد، عزل، تحكم | ||||||||
| التردد المقدر f هرتز | 50-60Hz | ||||||||
| جهد التشغيل المقدر Ue V AC | 230/400 | 400 | |||||||
| التيار المقدر بوحدة A | 6,10,16,20,25,32,40,50,63,80,100 | ||||||||
| الجهد المعزول المقدر Ui V | 500 | ||||||||
| جهد تحمل النبضة (كيلوفولت) | 4 | ||||||||
| نوع التعثر اللحظي | DAB7-100N | ب/ج/د | |||||||
| DAB7-100H | ب/ج/د | ||||||||
| دائرة قصر مقدرة Icn(kA) | DAB7-100N | 6 | |||||||
| DAB7-100H | 10 | ||||||||
| نوع الإصدار | النوع المغناطيسي الحراري | ||||||||
| عمر الخدمة (O~C) | ميكانيكي أو | القيمة الفعلية | 20000 | ||||||
| قيمة قياسية | 4000 | ||||||||
| كهرباء | القيمة الفعلية | 8000 | |||||||
| قيمة قياسية | 4000 | ||||||||
| التوصيل والتركيب | |||||||||
| درجة الحماية | IP20 | ||||||||
| سلك مم² | 1 ~ 35 | ||||||||
| درجة حرارة العمل | -5 ~ +40 درجة مئوية | ||||||||
| مقاومة الرطوبة والحرارة | C | ||||||||
| الارتفاع فوق سطح البحر | ≤ 2000 | ||||||||
| الرطوبة النسبية | +20 درجة مئوية، ≤90%؛+40 درجة مئوية، ≤50% | ||||||||
| درجة التلوث | 2 | ||||||||
| بيئة التثبيت | تجنب الصدمات والاهتزازات الواضحة | ||||||||
| فئة التثبيت | الصف الثاني، الصف الثالث | ||||||||
| متزايد | سكة DIN35 | ||||||||
| مع الملحقات | |||||||||
| الاتصال مساعد | نعم | ||||||||
| اتصال الإنذار | نعم | ||||||||
| إطلاق التحويلة | نعم | ||||||||
| الافراج عن انخفاض الجهد | نعم | ||||||||
| جهة اتصال مساعدة + جهة اتصال إنذار | نعم | ||||||||
| الأبعاد (مم) (العرض × الارتفاع × الطول) | a | 18 | 36 | 54 | 72 | ||||
| b | 80 | 80 | 80 | 80 | |||||
| c | 72 | 72 | 72 | 72 | |||||

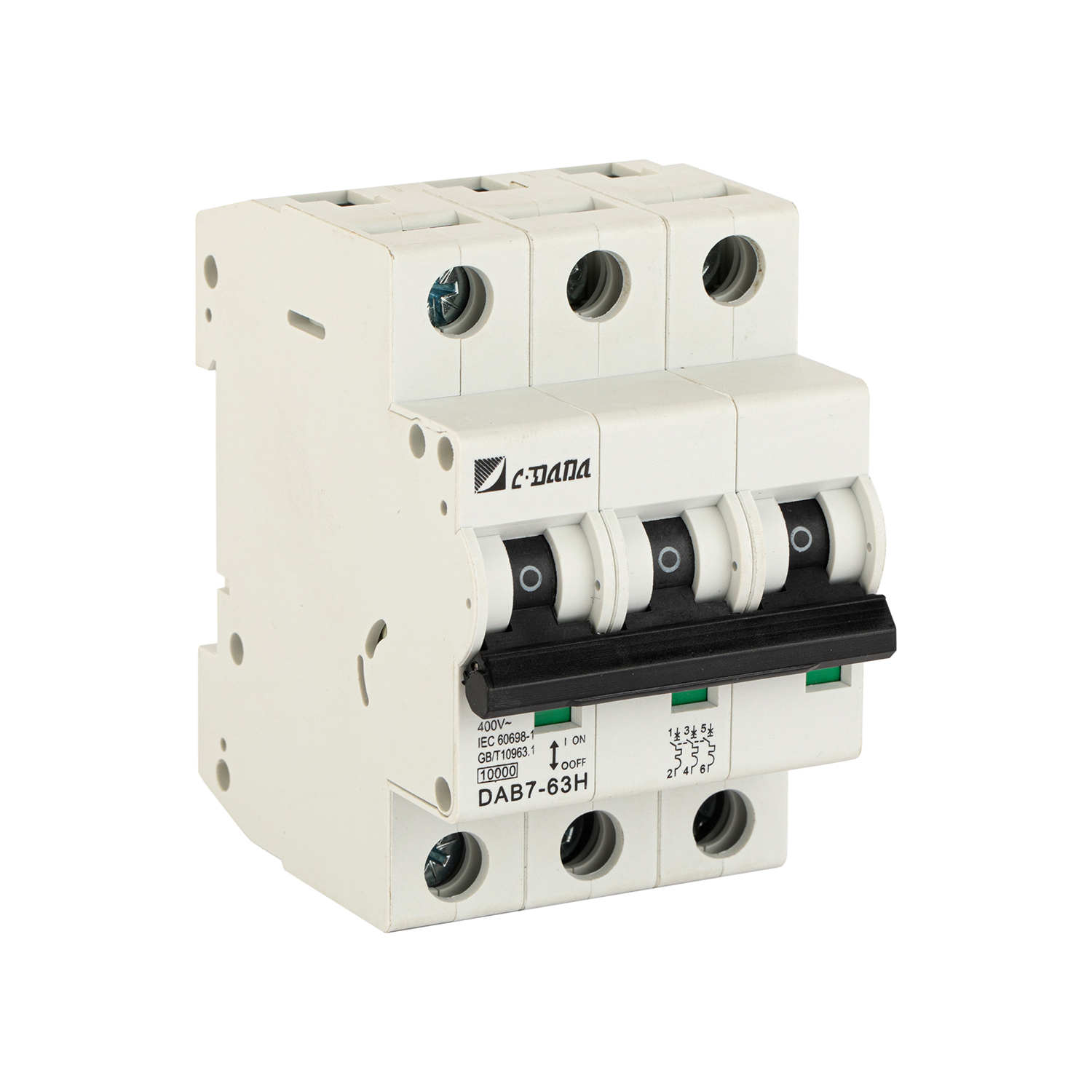

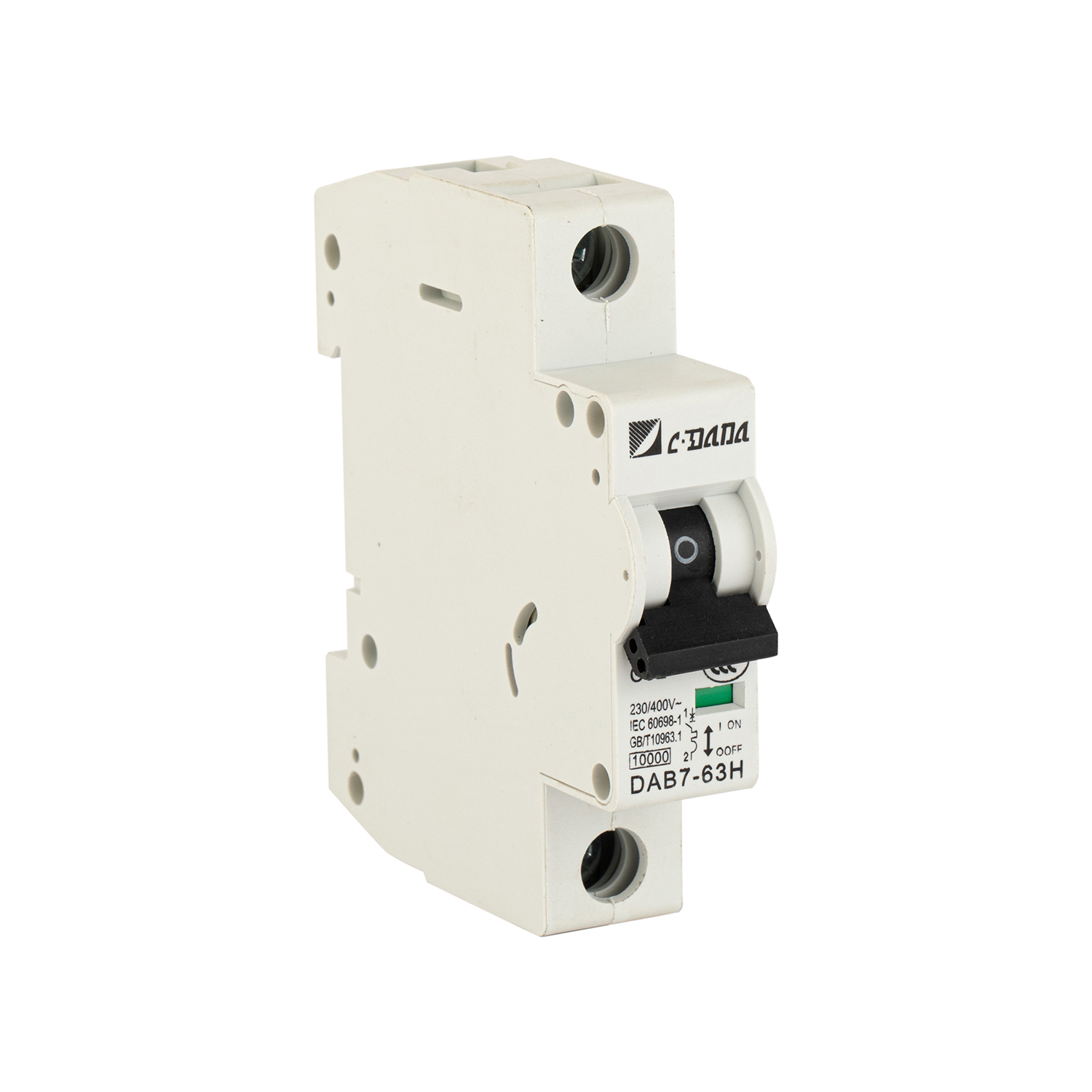

تم تطوير قاطع الدائرة المصغر DAB7-100 خصيصًا وفقًا لمعايير GB 10963 و IEC60898.
تتميز قواطع الدائرة بثبات ممتاز وحماية من الدائرة القصيرة وحماية من الحمل الزائد ووقت فتح قصير ومؤشر قدرة كسر عالية كل ذلك في تصميم مصغر واحد.
