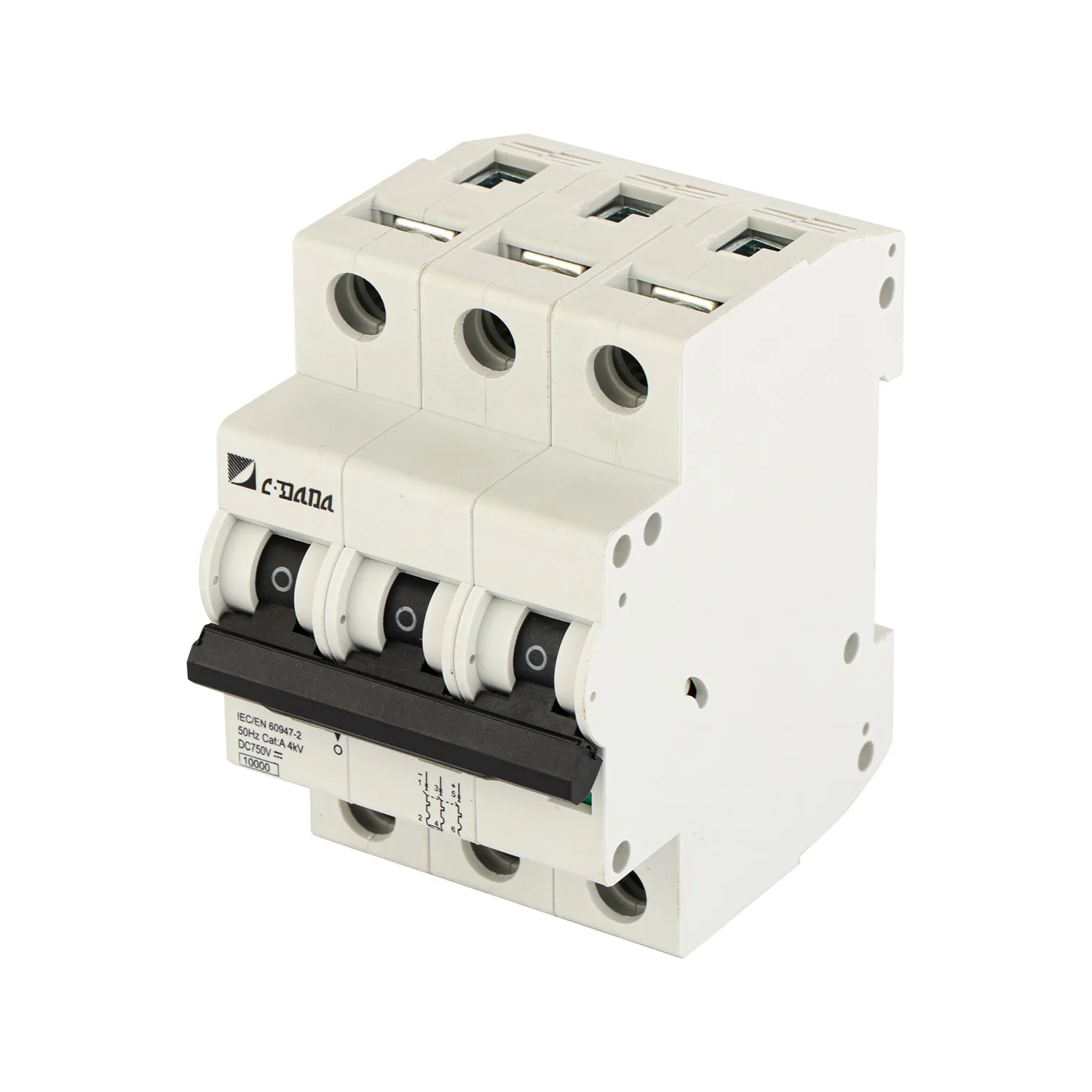

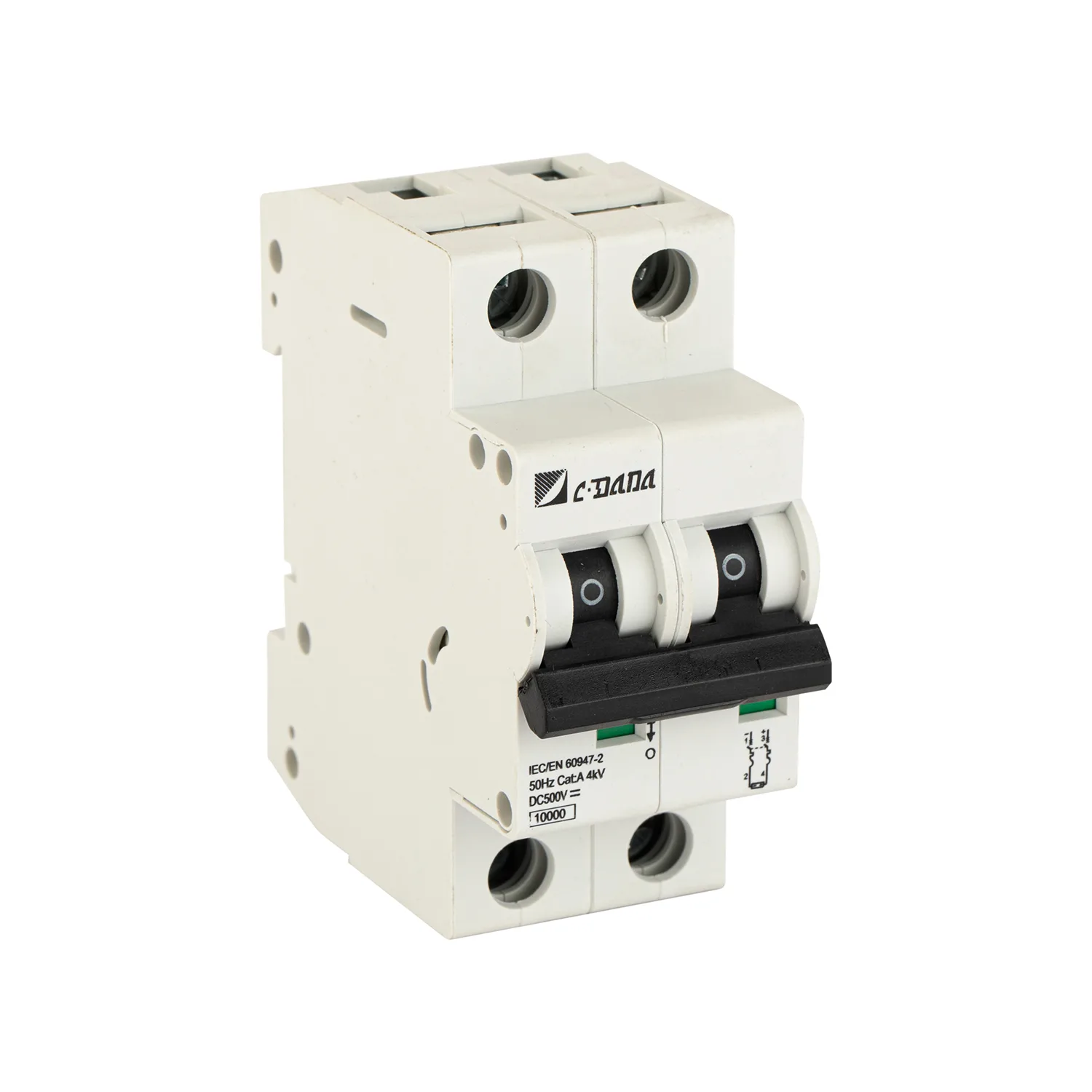

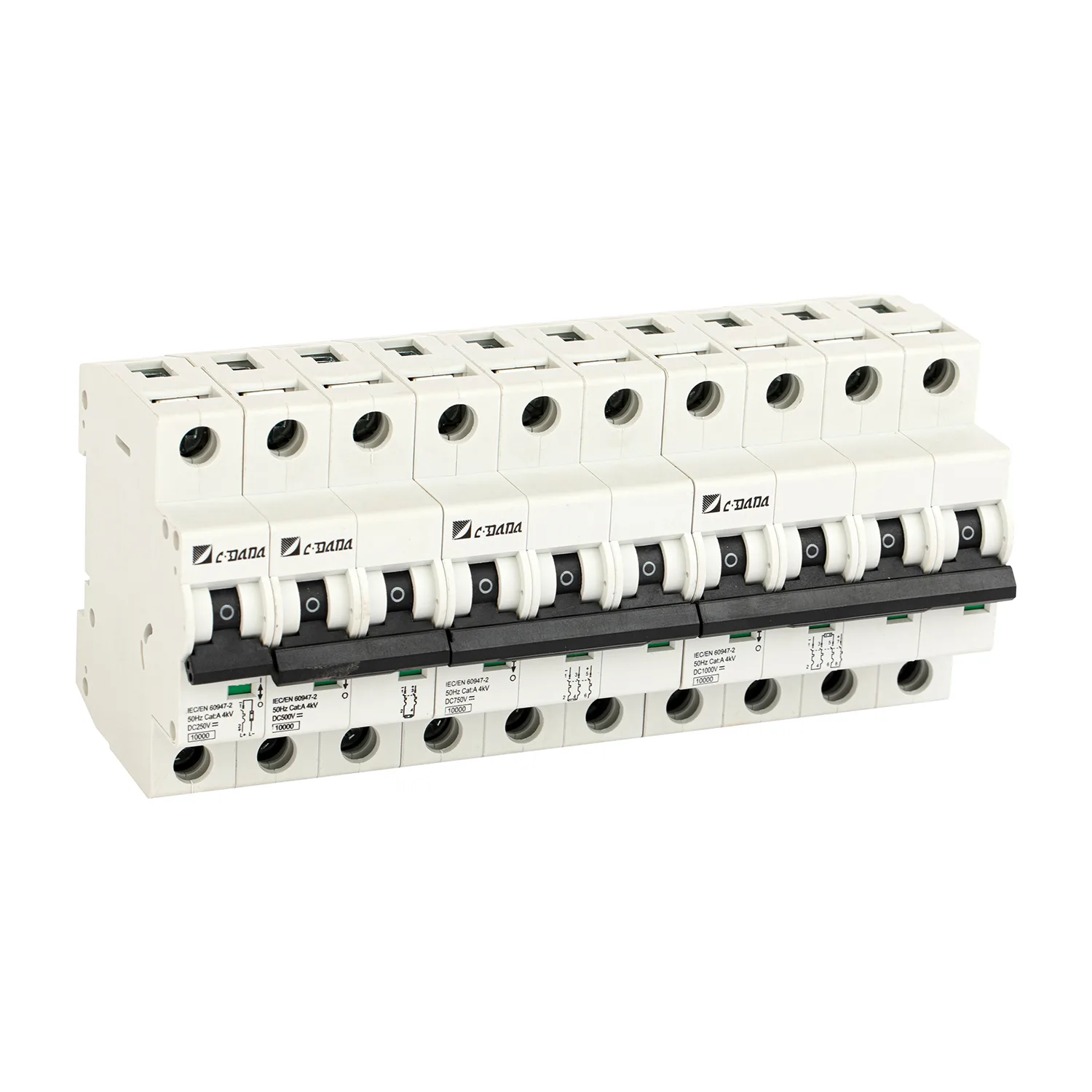

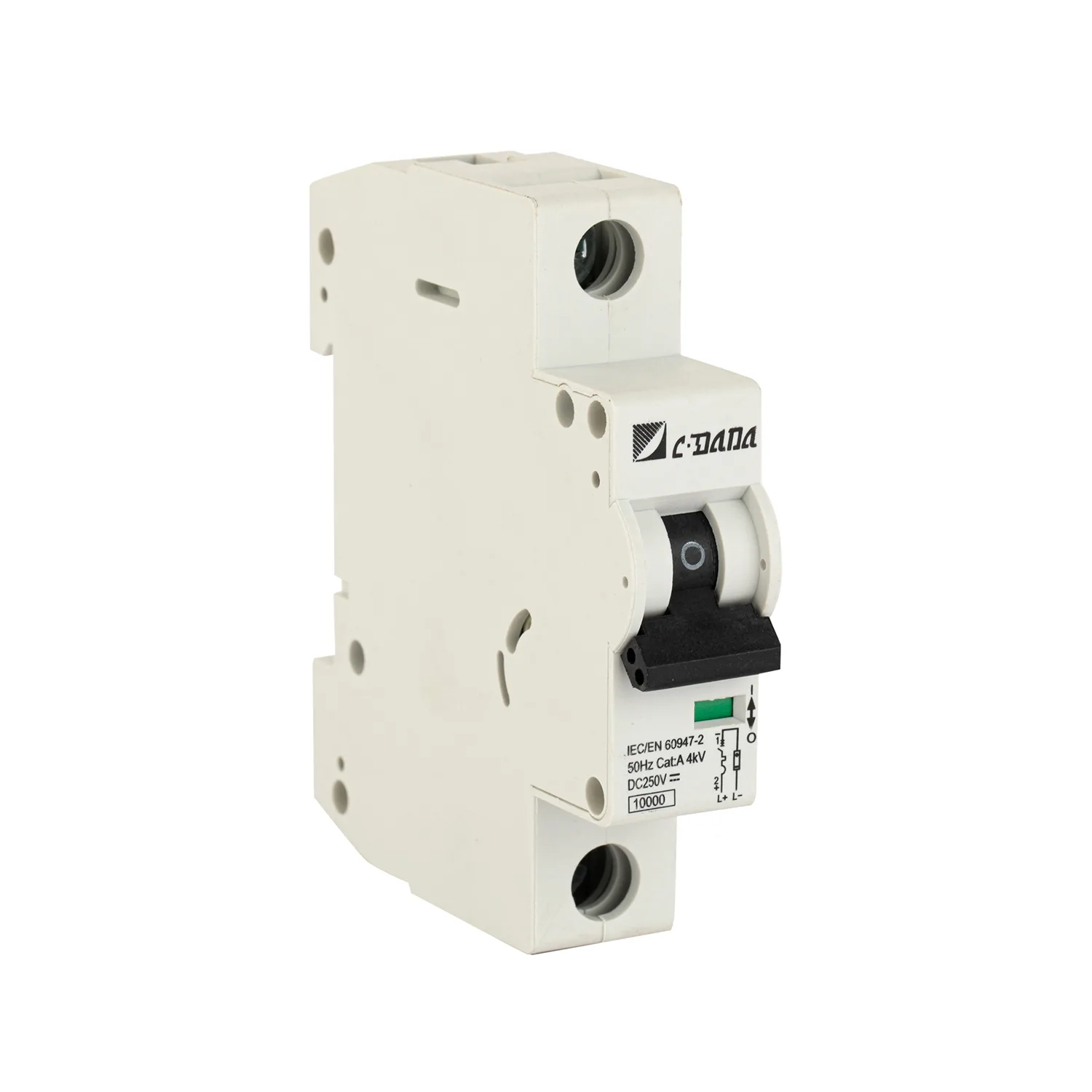

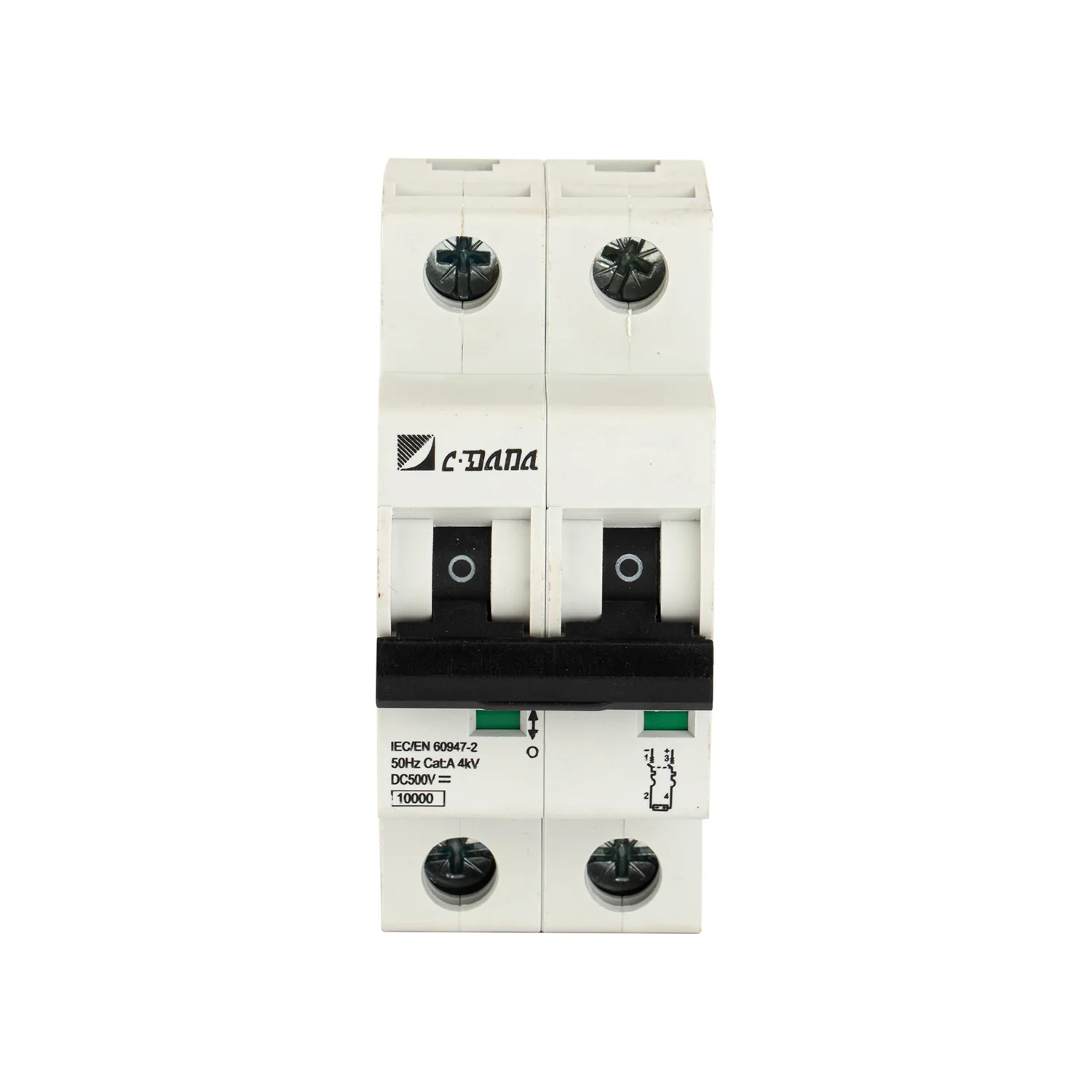

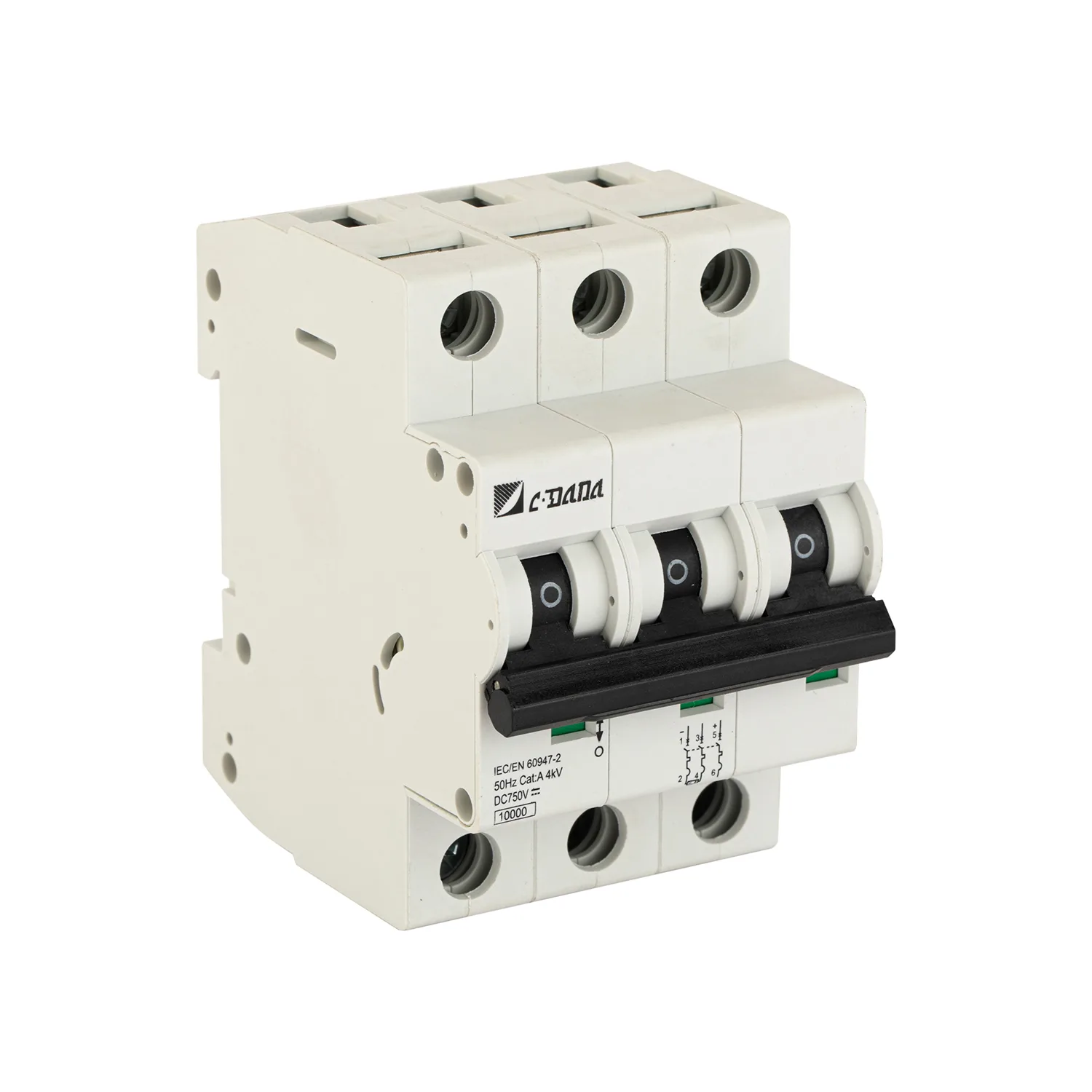

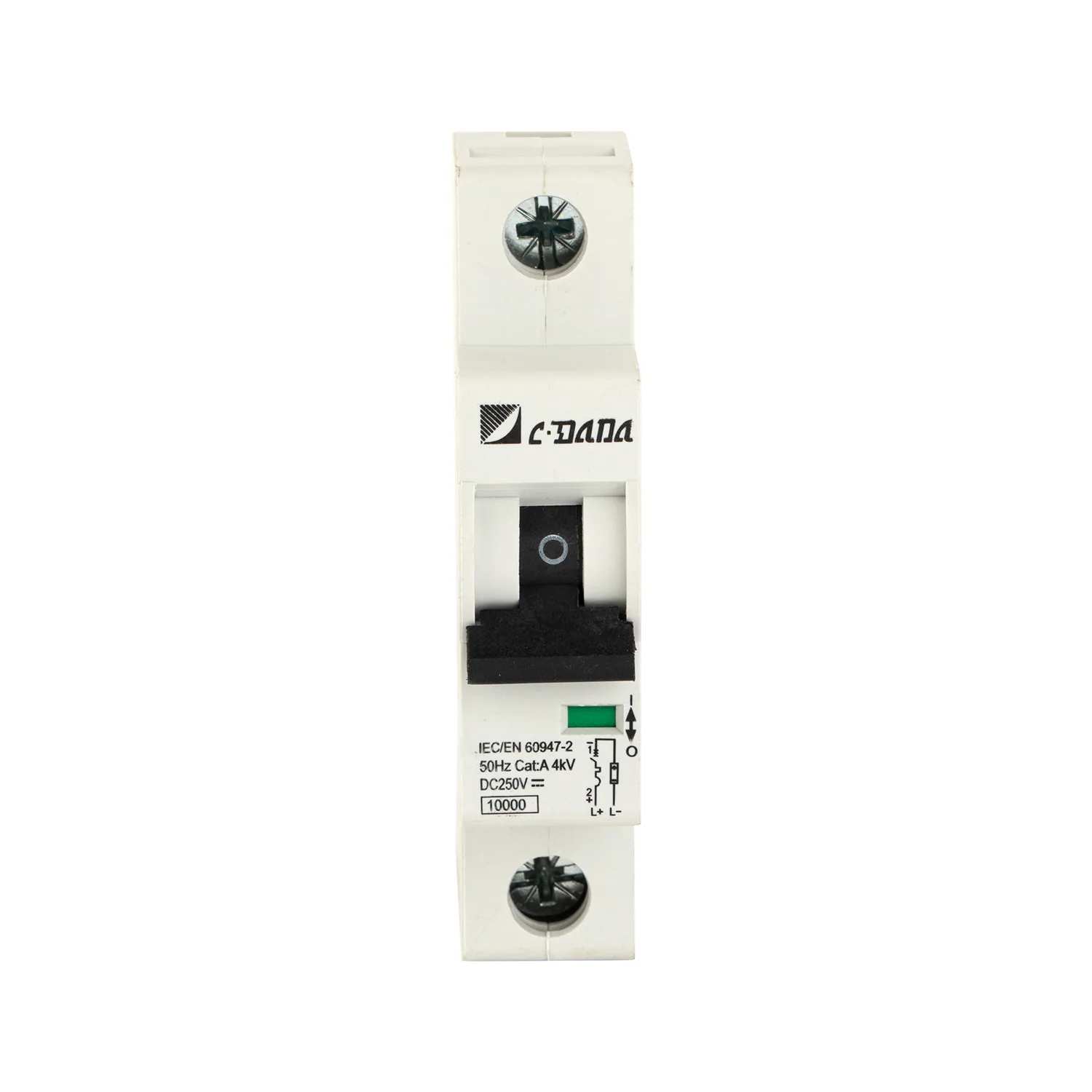

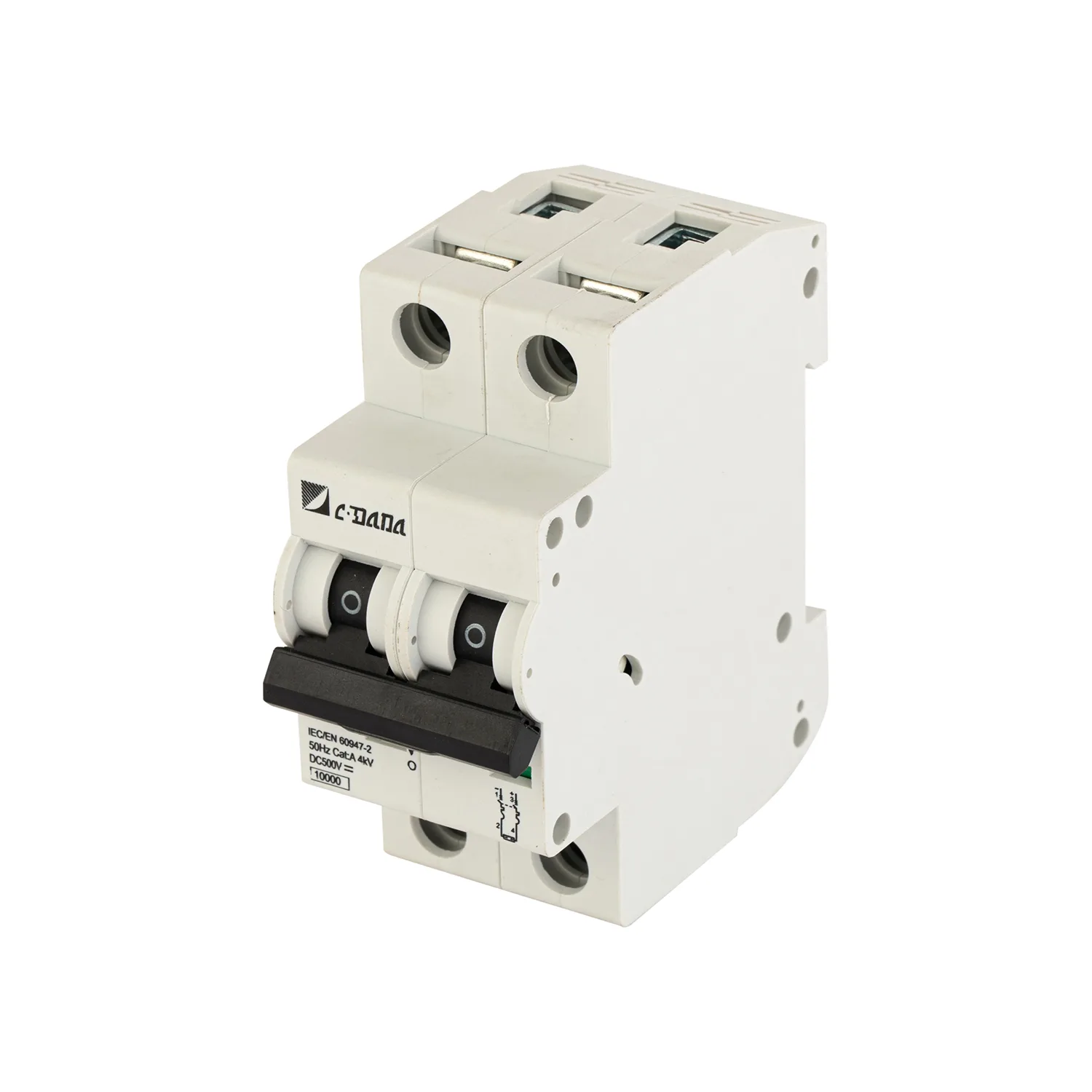

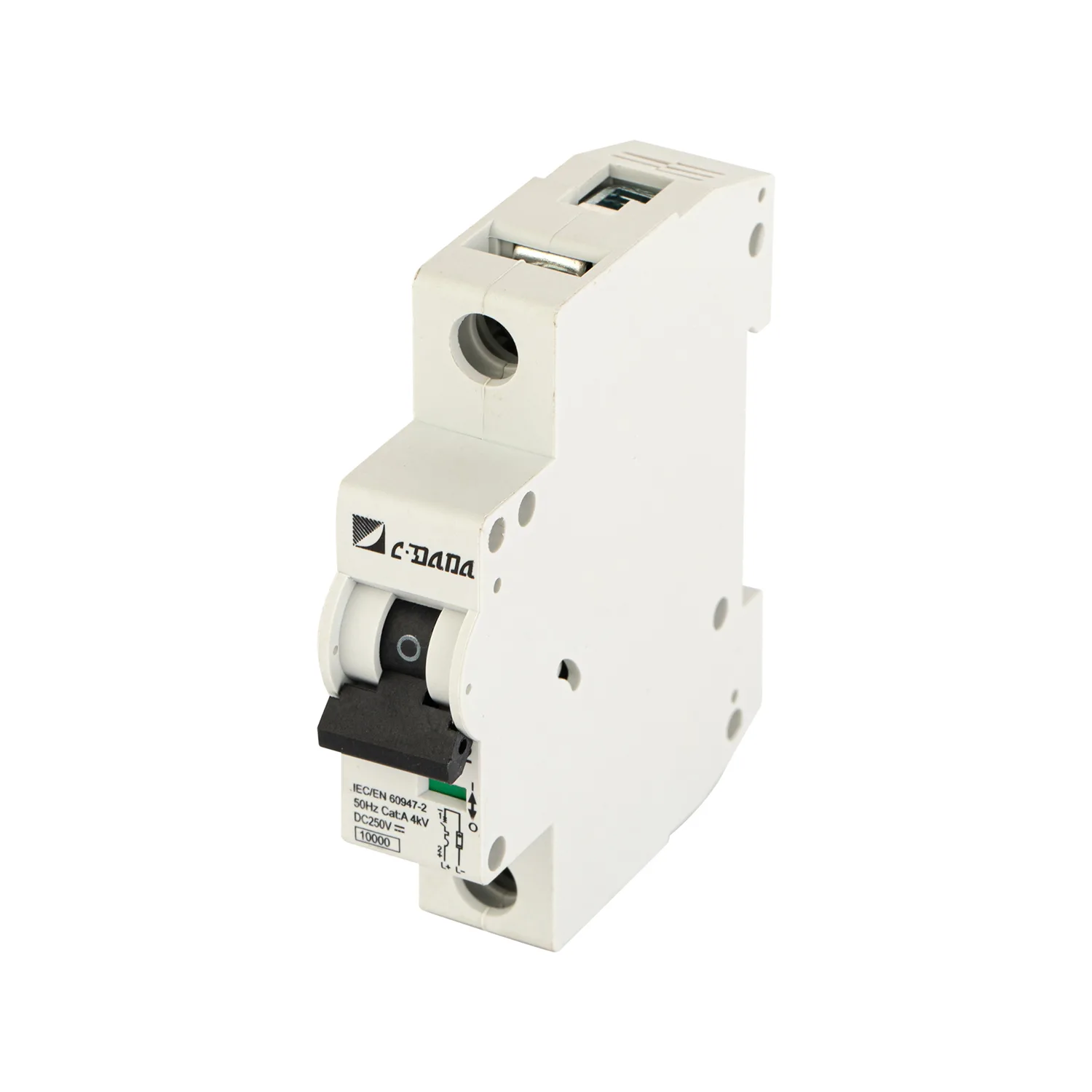

تُستخدم قواطع دوائر التيار المستمر المصغرة DAB7-63 لحماية خطوط الكهرباء من الحمل الزائد والقصر الكهربائي، بجهد تيار مستمر يصل إلى 250 فولت وتيار مُصنّف يصل إلى 63 أمبير، وكذلك للتحويلات غير المتكررة للخطوط. قاطع دائرة التيار المستمر MCB مناسب للاتصالات، وأنظمة الطاقة الكهروضوئية، وتطبيقات أنظمة التيار المستمر الأخرى.
  • وصف المنتج*
  • المواصفات
  • ميزات المنتج
  • لمزيد من التفاصيل

وصف المنتج*

المنتجات تلبي:

IEC 60948.2، IEC 60947-2 تمشيا مع متطلبات RoHS البيئية للاتحاد الأوروبي، اجتازت قواطع الدائرة DC شهادة CCC وغيرها من الشهادات

تطبيق

يُستخدم قاطع دائرة التيار المستمر DAB7-63/1p بشكل رئيسي لحماية الدوائر الكهربائية ذات التيار المستمر من الحمل الزائد والقصر الكهربائي، بالإضافة إلى المعدات ذات الجهد المقنن الذي يصل إلى 250 فولت وتيار يصل إلى 63 أمبير. كما يُمكن استخدامه في أنظمة توليد الطاقة الشمسية، بجهد تشغيل يصل إلى 250 فولت، ويُمكنه تصحيح تيار الأعطال في نظام توزيع الطاقة المستمر بسرعة. وهو جهاز مهم لحماية وحدة الطاقة الشمسية الكهروضوئية من التيار العكسي في التيار المستمر وتيار التغذية المرتدة للتيار المتردد الناتج عن تلف العاكس، مما يضمن التشغيل الموثوق لأنظمة توليد الطاقة الكهروضوئية الشمسية.

المواصفات

النموذج والمعنى



معلمات مواصفات قاطع الدائرة المصغر DAB7-63/1p قاطع الدائرة المصغر DAB7-63/1p 1A DC250V قاطع الدائرة المصغر DAB7-63/1p 2A DC250V قاطع الدائرة المصغر DAB7-63/1p 3A DC250V قاطع الدائرة المصغر DAB7-63/1p 4A DC250V قاطع الدائرة المصغر DAB7-63/1p 6A DC250V قاطع الدائرة المصغر DAB7-63/1p 10A DC250V قاطع الدائرة المصغر DAB7-63/1p 16A DC250V قاطع الدائرة المصغر DAB7-63/1p 20A DC250V دائرة التيار المستمر

قاطع دائرة DAB7-63/1p 25A DC250V قاطع دائرة تيار مستمر DAB7-63/1p 32A DC250V قاطع دائرة تيار مستمر DAB7-63/1p 40A DC250V قاطع دائرة تيار مستمر DAB7-63/1p 50A DC250V قاطع دائرة تيار مستمر DAB7-63/1p 63A DC250V



بيئة عمل قاطع الدائرة DC DAB7-63/1P وظروف التركيب



درجة الحرارة المحيطة: -35 درجة مئوية ~ +70 درجة مئوية الرطوبة النسبية للهواء ≤95% مستوى التلوث: المستوى 2



المعلمات الرئيسية والأداء الفني لقاطع الدائرة DC المصغر



1. التيار المقدر في: 1 أمبير، 2 أمبير، 3 أمبير، 4 أمبير، 6 أمبير، 10 أمبير، 16 أمبير، 20 أمبير، 25 أمبير، 32 أمبير، 40 أمبير، 50 أمبير، 63 أمبير

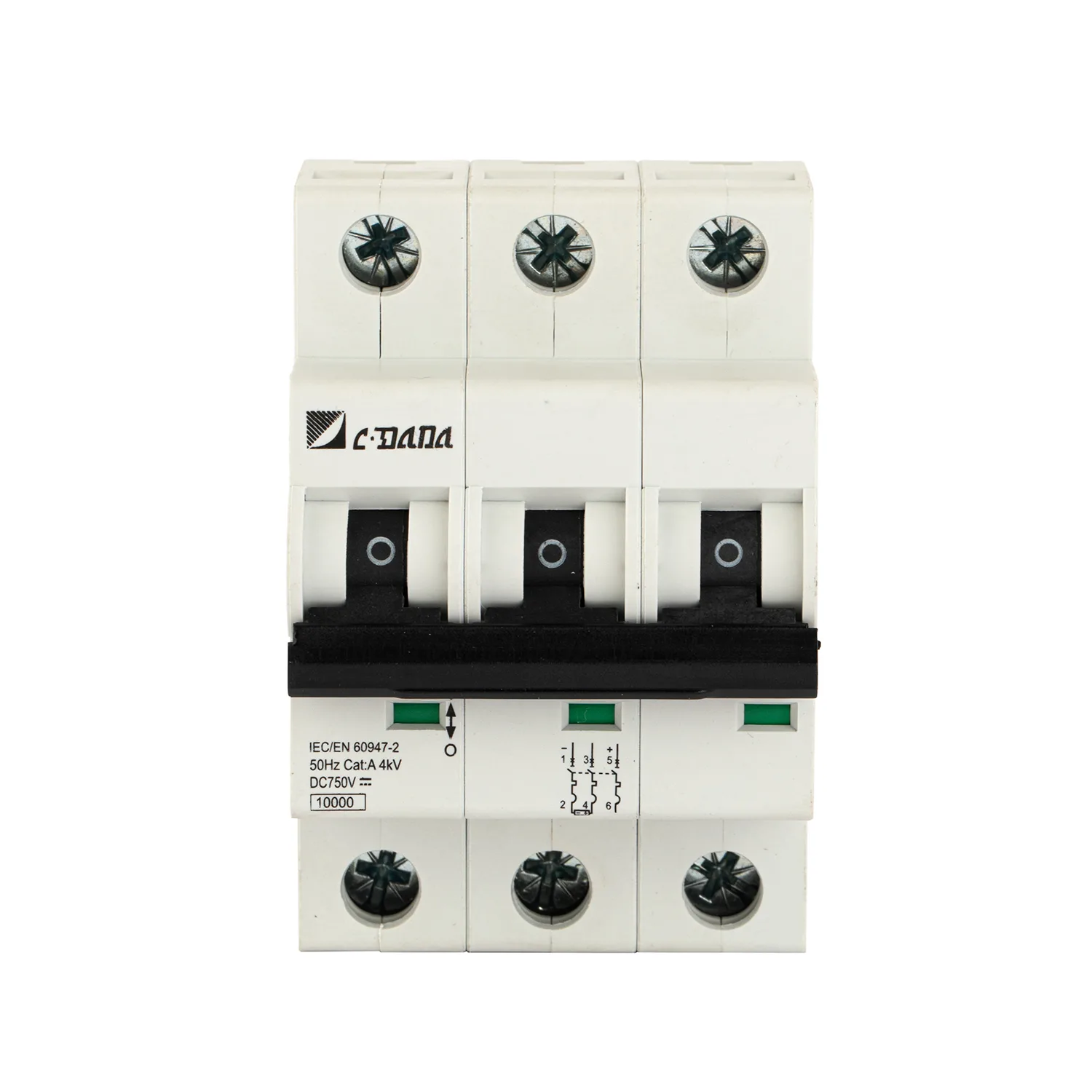

2. عدد نقاط العلبة حسب القطب: 1P/DC250V، 2P/DC500V، 3P/DC750V، 4P/DC1000V

3. سعة الدائرة القصيرة المقدرة: 6000 أمبير

4. العمر الميكانيكي والكهربائي: يجب ألا يقل العمر الميكانيكي عن 20,000 مرة ولا يقل عن 8000 مرة من العمر الكهربائي

ميزات المنتج

قدرة كسر ممتازة

وظيفة التوصيل المزدوج للموصل وقضيب الناقل

إغلاق سريع وعمر طويل

سهولة التركيب والتفكيك

مؤشر تشغيل/إيقاف الاتصال، أمان أعلى

الأخضر وحماية البيئة وتوفير الطاقة
