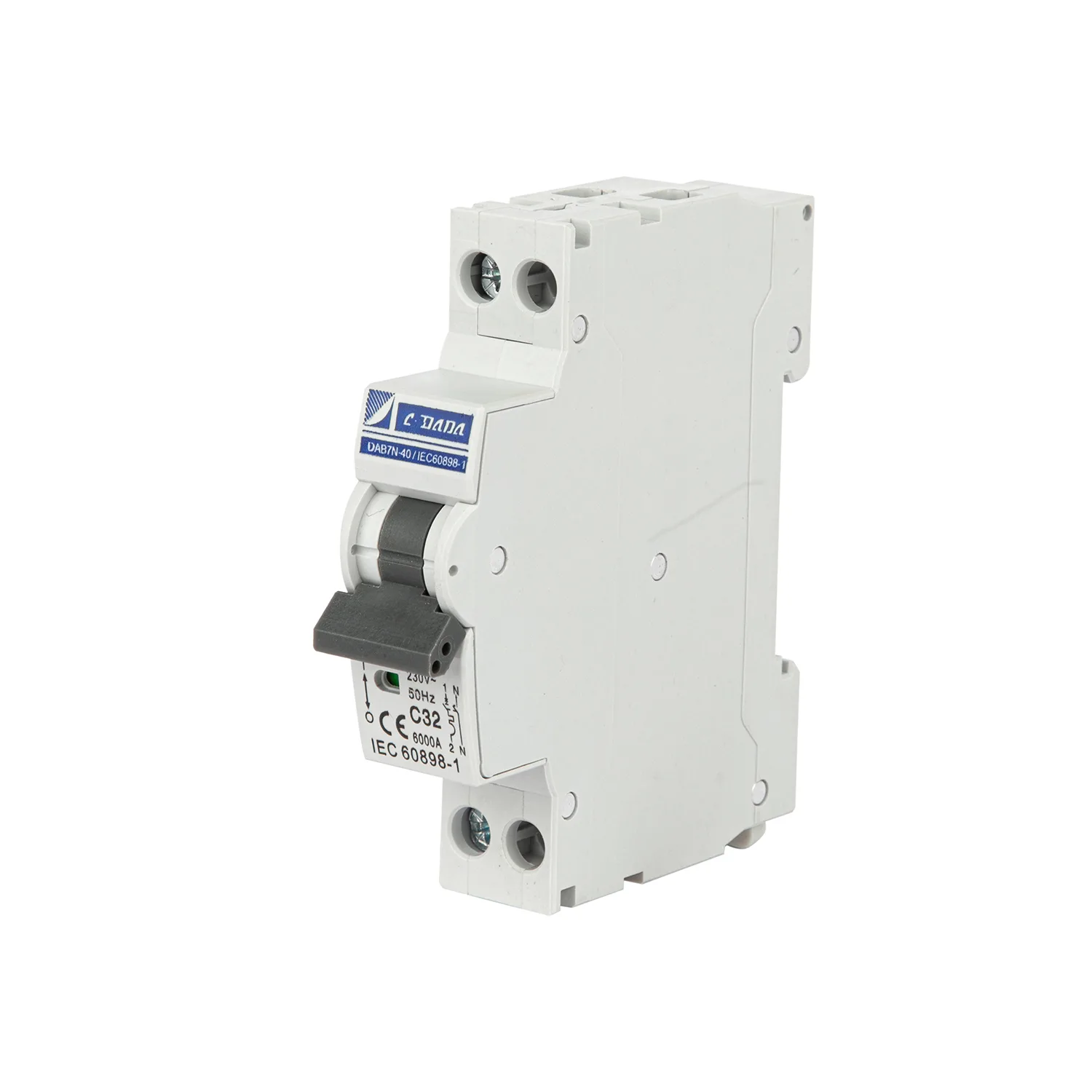

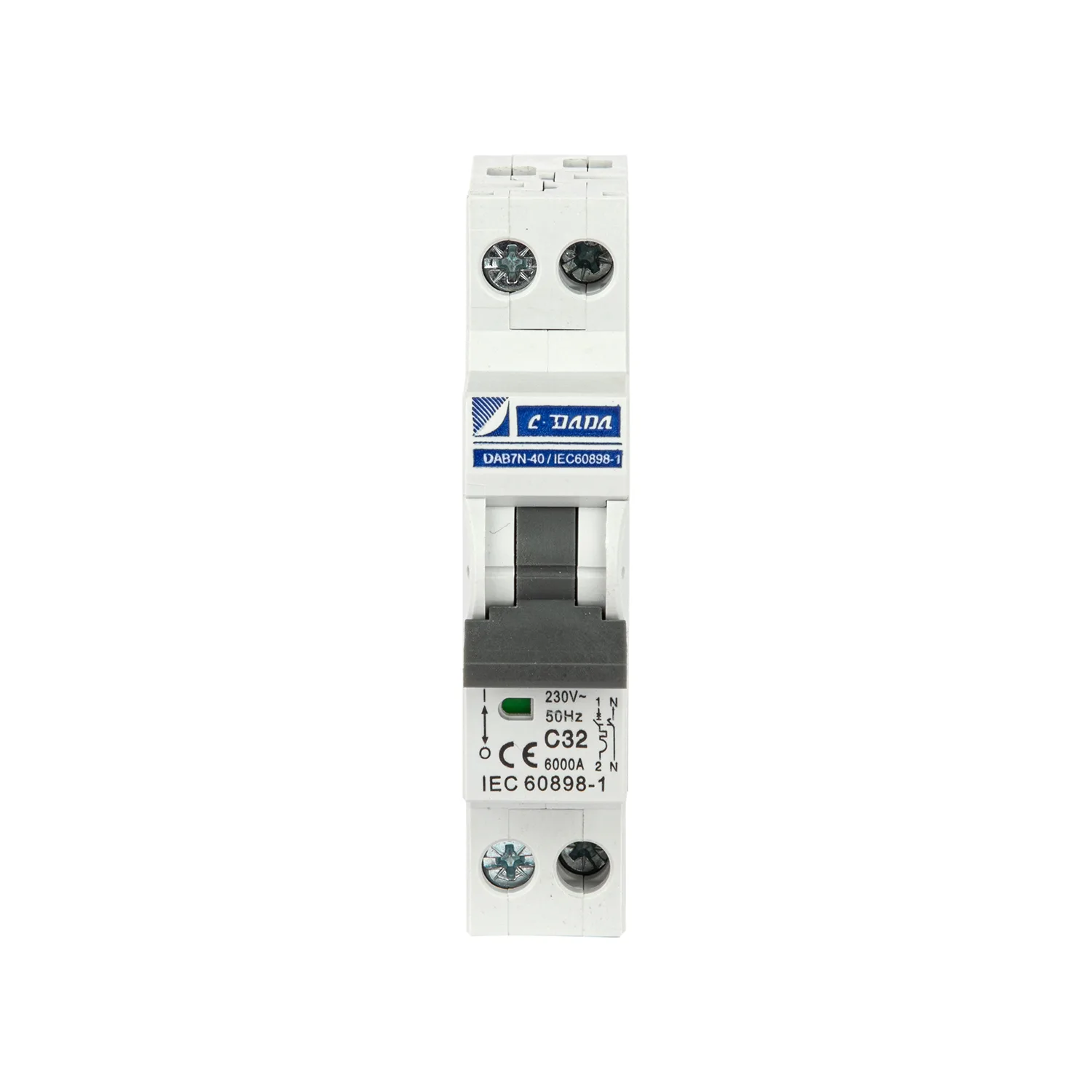

المعلمات الكهربائية لقاطع الدائرة المصغر DAB7N-40
معيار المطابقة: IEC60898، GB10963
الطاقة المقدرة: 50-60 هرتز
الفولطية: 230V
التصنيف الحالي: 40A
جهد العزل المقدر: 500 فولت
جهد تحمل النبضة: 4 كيلو فولت
القدرة على التحمل: لا تقل عن 180,000 مرة من التشغيل والإيقاف
نوع الرحلة الفورية: ب/ج
القدرة المقدرة للكسر: 6
نوع الإصدار: حراري مغناطيسي
المعلمات الميكانيكية لقاطع الدائرة المصغر DAB7N-40
درجة الحماية: IP20
السلك الكهربائي: 1~35 مم2
درجة حرارة العمل: -5 ~ + شنومك ℃
درجة مقاومة اللهب: الدرجة 2
الارتفاع: ≤2000
فئة التلوث: 2
بيئة التثبيت: تجنب الصدمات والاهتزازات الواضحة
درجة التثبيت: الدرجة الثانية
طريقة التثبيت: باستخدام سكة توجيه مقاس 35 مم وفقًا لمعيار IEC
نوع المحطة: يمكن توصيل المحطة ثنائية الغرض بقضيب الناقل والموصل.
قدرة التوصيل الطرفية: موصل 1-25 مم 2، سمك قضيب الناقل 0.8-2 مم
سكة التوجيه: سكة توجيه DIN35
الميزات التقنية
| قاطع الدائرة الكهربائية DAB7-40 | |||
| لحماية توزيع الطاقة العامة (IEC/EN 60898-1) |
|
||
| أعمدة | 1P | ||
| الأداء الكهربائي | |||
| وظائف | حماية من ماس كهربائي، حماية من الحمل الزائد، عزل، تحكم | ||
| التردد المقدر f(Hz) | 50-60Hz | ||
| جهد التشغيل المقدر Ue（V）AC | 230 | ||
| التيار المقدر بـ (A) | 40 | ||
| الجهد المعزول المقدر Ui(V) | 500 | ||
| جهد تحمل النبضة Uimp(kV) | 4 | ||
| نوع التعثر اللحظي | B / C | ||
| دائرة قصر مقدرة Icn(kA) | DAB7-40 | 6 | |
| نوع الإصدار | النوع المغناطيسي الحراري | ||
| عمر الخدمة (O~C) | ميكانيكي أو | القيمة الفعلية | 12000 |
| قيمة قياسية | 4000 | ||
| كهرباء | القيمة الفعلية | 6000 | |
| قيمة قياسية | 4000 | ||
| التوصيل والتركيب | |||
| درجة الحماية | IP20 | ||
| سلك مم² | 1 ~ 35 | ||
| درجة حرارة العمل | -5 ~ + 40 ℃ | ||
| مقاومة الرطوبة والحرارة | C | ||
| الارتفاع فوق سطح البحر | ≤ 2000 | ||
| الرطوبة النسبية | +20 درجة مئوية، ≤90%؛ +40 درجة مئوية، ≤50% | ||
| درجة التلوث | 2 | ||
| بيئة التثبيت | تجنب الصدمات والاهتزازات الواضحة | ||
| فئة التثبيت | الصف الثاني، الصف الثالث | ||
| متزايد | سكة DIN35 | ||
| مع الملحقات | |||
| الاتصال مساعد | نعم | ||
| اتصال الإنذار | نعم | ||
| إطلاق التحويلة | نعم | ||
| الافراج عن انخفاض الجهد | نعم | ||
| جهة اتصال مساعدة + جهة اتصال إنذار | نعم | ||
| الأبعاد (مم) (العرض × الارتفاع × الطول) | a | 18 | |
| b | 80.7 | ||
| c | 72 | ||
يعتمد قاطع الدائرة المصغر من سلسلة DAB7N-40 على نقطة انقطاع مزدوجة 1P+N
يتم عزل القطبين عن بعضهما البعض، تحت التشغيل المتزامن
سوف يقوم القطب N دائمًا بالتشغيل أولاً ثم ينكسر لاحقًا، مما يضمن قدرة كسر القوس الكهربائي للقطب المحمي
ويضمن أيضًا سلامة الدوائر المتحكم بها والمعدات الكهربائية
