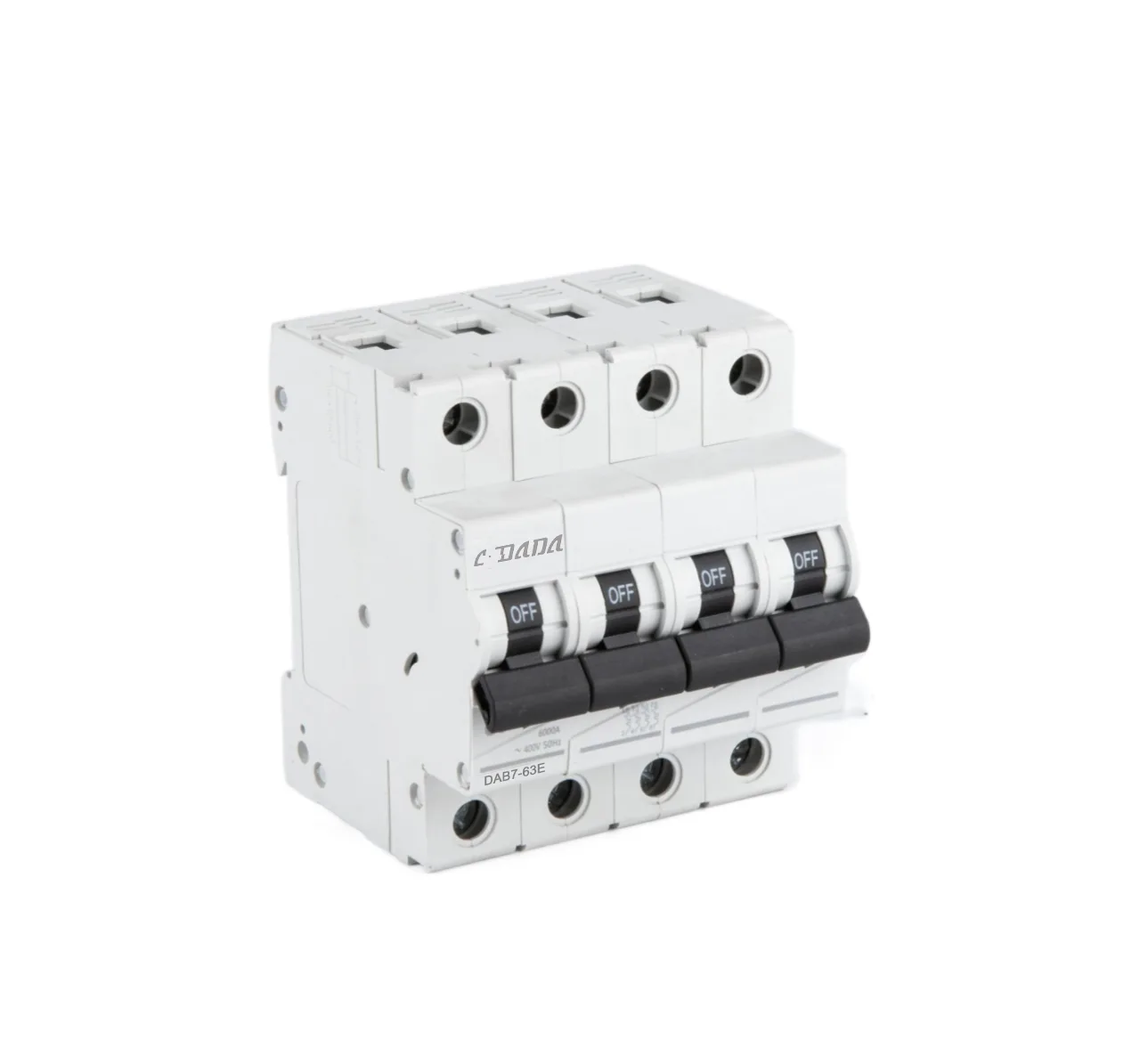

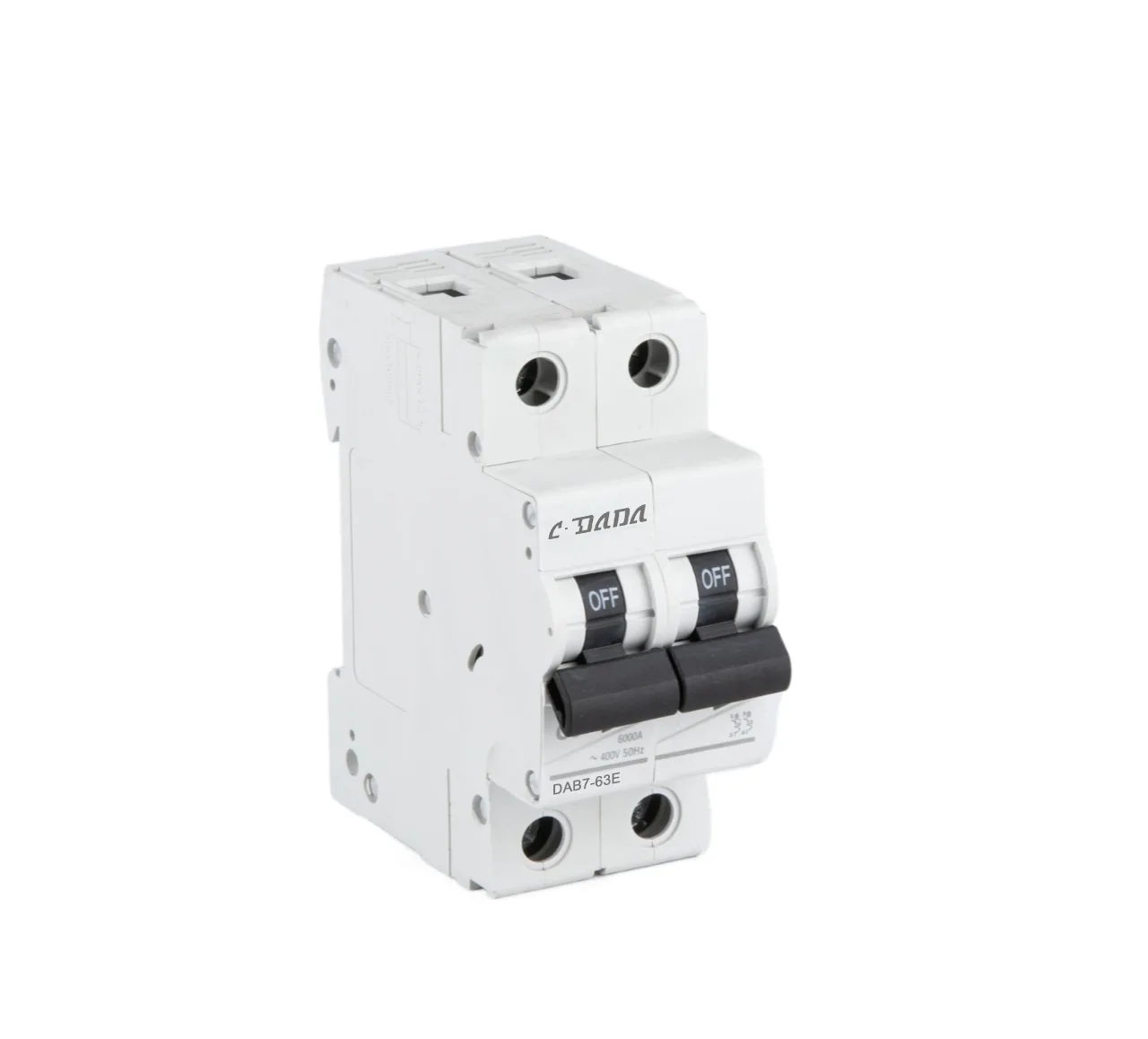

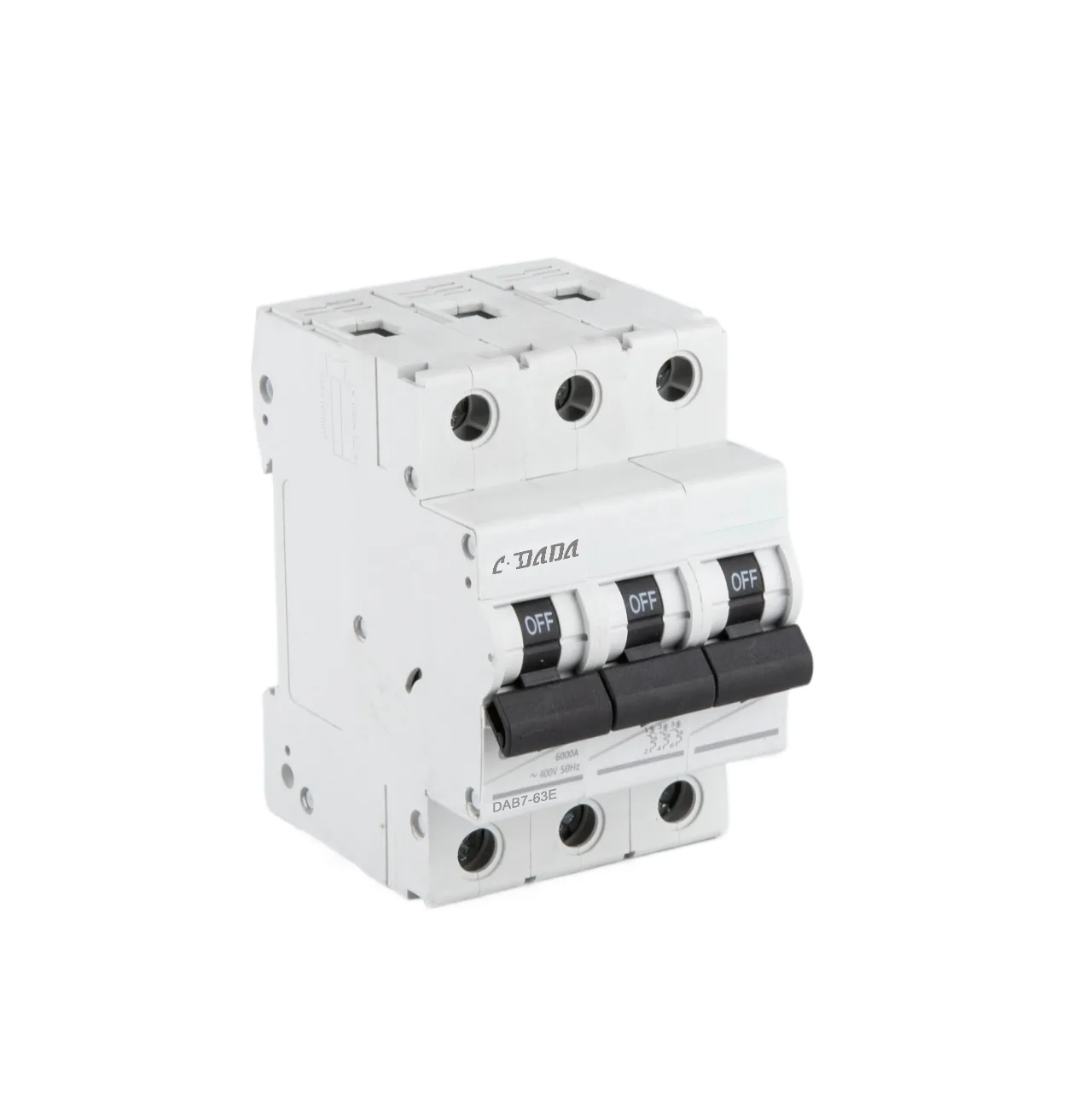

الرئيسية > المنتجات > أجهزة الحماية الكهربائية > قاطع الدائرة المصغر > قاطع الدائرة المصغر DAB7-63E (MCB) 6 كيلو أمبير/10 كيلو أمبير
















●القطبية: 1P، 2P، 3P، 4P؛
●متوافق مع المعايير: IEC60898- 1/GB/T10963.1؛
●وظيفة المنتج: حماية من الحمل الزائد والدائرة القصيرة؛
●شهادة: CE، CB، SAA؛ .
●التيار المقدر (أمبير): 2,4،6، 10، 16، 20، 25، 32، 40، 50، 63، XNUMX؛
●الجهد المقدر Ue: 230/240 فولت (1P)، 400/415 فولت (2P ~ 4P)؛
●التردد المقدر (هرتز): 50/60؛
● جهد العزل المقدر: 500 فولت؛
●جهد تحمل النبضة المقدر (Uimpact) كيلو أوم: 4؛
●قدرة القطع المقدرة Icn (kA): 6/10kA؛
●مستوى الحماية: IP20؛
●العمر الكهربائي (مرات): 10,000؛
●العمر الميكانيكي (مرات): 30,000؛
●القدرة على الكسر:
●مقاومة اللهب: مستوى V0؛
●مكان التثبيت: أي مكان؛
●المقطع العرضي للسلك القابل للتطبيق؛ السلك الصلب (مم): 1-35؛ السلك الملتوي (مم2): 1-25؛
●أقصى عزم للتوصيل (نيوتن.متر): 3.5؛
●درجة الحرارة البيئية (درجة مئوية): -25 إلى +45، الرطوبة القصوى 95٪؛
●درجة حرارة التخزين (درجة مئوية):- 40~ +75؛
●مستوى حد الطاقة: 3؛
●ارتفاع التركيب (متر): لا يتجاوز 2000.
●القطبية: 1P، 2P، 3P، 4P؛
●متوافق مع المعايير: IEC60898- 1/GB/T10963.1؛
●وظيفة المنتج: حماية من الحمل الزائد والدائرة القصيرة؛
●شهادة: CE، CB، SAA؛ .
●التيار المقدر (أمبير): 2,4،6، 10، 16، 20، 25، 32، 40، 50، 63، XNUMX؛
●الجهد المقدر Ue: 230/240 فولت (1P)، 400/415 فولت (2P ~ 4P)؛
●التردد المقدر (هرتز): 50/60؛
● جهد العزل المقدر: 500 فولت؛
●جهد تحمل النبضة المقدر (Uimpact) كيلو أوم: 4؛
●قدرة القطع المقدرة Icn (kA): 6/10kA؛
●مستوى الحماية: IP20؛
●العمر الكهربائي (مرات): 10,000؛
●العمر الميكانيكي (مرات): 30,000؛
●القدرة على الكسر:
●مقاومة اللهب: مستوى V0؛
●مكان التثبيت: أي مكان؛
●المقطع العرضي للسلك القابل للتطبيق؛ السلك الصلب (مم): 1-35؛ السلك الملتوي (مم2): 1-25؛
●أقصى عزم للتوصيل (نيوتن.متر): 3.5؛
●درجة الحرارة البيئية (درجة مئوية): -25 إلى +45، الرطوبة القصوى 95٪؛
●درجة حرارة التخزين (درجة مئوية):- 40~ +75؛
●مستوى حد الطاقة: 3؛
●ارتفاع التركيب (متر): لا يتجاوز 2000.
عند حدوث قصر في الدائرة، يتم فصلها فورًا بواسطة مغناطيس ذي قلب حديدي. وفقًا للمعيار 1EC60898، يُمكن تقسيم هذا المنتج إلى ثلاثة أنواع: B، C، وD.
| اختبار الحالي | وقت الانطلاق | الاستخدامات | |
| منحنى ب | 3ln 5ln |
0.1 0.1 90أ) |
النوع B ينطبق فقط على الأحمال النشطة: -سخان كهربائي -سخان مياه -فرن كهربائي |
| منحنى C | 5In 10ln |
0.1 0.1 30أ)ت<32ثانية |
النوع C مناسب للأحمال العادية: -مصباح -مقبس الطاقة -محرك ذو قوة صغيرة |
| منحنى د | 10ln 20In |
0.1 0.1 8أ) ر <0.1 ثانية |
التحكم في الدوائر وحمايتها باستخدام تيار الارتفاع اللحظي (المحركات الكبيرة) |
●بمجرد حدوث الحمل الزائد في الدائرة، سوف ينحني الشريط ثنائي المعدن لقاطع الدائرة بسبب الحرارة، مما يتسبب في فصل جهات الاتصال وينتج عن ذلك
التعثر الحراري؛
●يحدد معيار IEC نطاق وقت التعثر لتيارات الحمل الزائد المختلفة؛
●درجة حرارة بيئة الاختبار المرجعية هي 30 درجة مئوية.
| اختبار الحالي | وقت الانطلاق |
| 1.13ln | tz 1h(in ≦ 63A) |
| 1.45ln | t<1h(في ≦ 63A) |
| 2.55ln | 1s<1h<60s(In≤32A)1s<t<120s(In>32A) |
●أبعاد المنتج والتركيب (مم)
يتم تثبيت المنتج على سكة توجيهية بسعة اتصال قصوى تبلغ 25 مم 2.
الإغلاق السريع: ضمان التشغيل الموثوق به لأحمال التأثير وإطالة عمر قواطع الدائرة؛
توجد نافذة مؤشر واضحة للفتح والإغلاق أسفل المقبض؛
المعلومات المطبوعة على سطح المنتج تدوم طويلاً، وواضحة، وليس من السهل مسحها؛
يخضع انبعاث الغازات المؤينة لأشد القيود صرامة: مسافة الشبكة 45 مم؛
يتوافق هذا المنتج مع النوع B من معيار IEC 60898-1، وخصائص منحنيات الرحلة من النوع C والنوع D.
