| Schneider LC1'in AC/DC kontaktör modeli | CJX2'nin AC/DC kontaktör modeli |
| LC1-D09M7C | CJX2-09 |
| LC1-D12M7C | CJX2-12 |
| LC1-D18M7C | CJX2-18 |
| LC1-D25M7C | CJX2-25 |
| LC1-D32M7C | CJX2-32 |
| LC1-D40M7C | CJX2-40 |
| LC1-D50M7C | CJX2-50 |
| LC1-D65M7C | CJX2-65 |
| LC1-D80M7C | CJX2-80 |
| LC1-D95M7C | CJX2-95 |
JCX2 AC kontaktörünün ana parametreleri ve teknik performans göstergeleri (Tablo 1'e bakınız).
| Model | CJX2-09 | CJX2-12 | CJX2-18 | CJX2-25 | CJX2-32 | CJX2-40 | CJX2-50 | CJX2-65 | CJX2-80 | CJX2-95 | ||||||||||||
| Anma çalışma akımı (A) |
380 / 400V | AC-3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | ||||||||||
| AC-4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | ||||||||||||
| 600 / 690V | AC-3 | 6.6 | 8.9 | 12 | 18 | 21 | 34 | 39 | 42 | 49 | 49 | |||||||||||
| AC-4 | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 9 | 12 | 14 | 17.3 | 21.3 | ||||||||||||
| Geleneksel serbest hava ısıtma akımı (A) | 20 | 20 | 32 | 40 | 50 | 60 | 80 | 80 | 95 | 95 | ||||||||||||
| Anma yalıtım gerilimi (V) | 690 | |||||||||||||||||||||
| Kontrol edilebilir üç fazlı
sincap kafesi motor gücü |
220 / 230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 | |||||||||||
| 380 / 400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | ||||||||||||
| 660 / 690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 37 | 37 | 45 | 45 | ||||||||||||
| Çalışma frekansı (kez/saat) |
Elektriksel yaşam | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | 600 | 600 | 600 | 600 | ||||||||||
| AC-4 | 300 | |||||||||||||||||||||
| Mekanik yaşam | 3600 | |||||||||||||||||||||
| Elektriksel yaşam (10000 kez) |
AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 | |||||||||||
| AC-4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | ||||||||||||
| Mekanik ömür (10000 kez) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | ||||||||||||
| Dağıtım sigortası Modeli | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||||||||||||
| Soğuk preslenmiş terminal | Numara | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | |
| Prefabrik olmayan
terminal esnek tel |
mm² | 1/2.5 | 1/2.5 | 1/2.5 | 1/2.5 | 1.5/4 | 1.5/4 | 1.5/4 | 1.5/4 | 2.5/6 | 2.5/6 | 6/25 | 4/10 | 6/25 | 4/10 | 6/25 | 4/10 | 10/35 | 6/16 | 10/35 | 6/16 | |
| prefabrik
terminal esnek tel |
1/4 | 1/2.5 | 1/4 | 1/2.5 | 1.5/6 | 1.5/4 | 1.5/10 | 1.5/6 | 2.5/10 | 2.5/6 | 6/25 | 4/10 | 6/25 | 4/10 | 6/25 | 4/10 | 10/35 | 6/16 | 10/35 | 6/16 | ||
| Prefabrik olmayan
terminal sert teli |
1/4 | 1/4 | 1/4 | 1/4 | 1.5/6 | 1.5/6 | 1.5/6 | 1.5/6 | 2.5/10 | 2.5/10 | 6/25 | 4/10 | 6/25 | 4/10 | 6/25 | 4/10 | 10/35 | 6/16 | 10/35 | 6/16 | ||
| AC bobin gücü | 50Hz | Çekme (VA) | 70 | 70 | 70 | 110 | 110 | 200 | 200 | 200 | 200 | 200 | ||||||||||
| Tut (VA) | 9.0 | 9.0 | 9.5 | 14.0 | 14.0 | 57.0 | 57.0 | 57.0 | 57.0 | 57.0 | ||||||||||||
| Güç (W) | 1.8~2.7 | 1.8~2.7 | 3~4 | 3~4 | 3~4 | 6~10 | 6~10 | 6~10 | 6~10 | 6~10 | ||||||||||||
| Çalışma aralığı | Çekme voltajı: %85Us~110Us；
Serbest bırakma gerilimi: %20Us~75Us |
|||||||||||||||||||||
| Temel parametreler
yardımcı kontak |
AC-15:le:0.95A 380V/400V ；
DC-13:le:0.15A 220V/250V lth:10A |
|||||||||||||||||||||

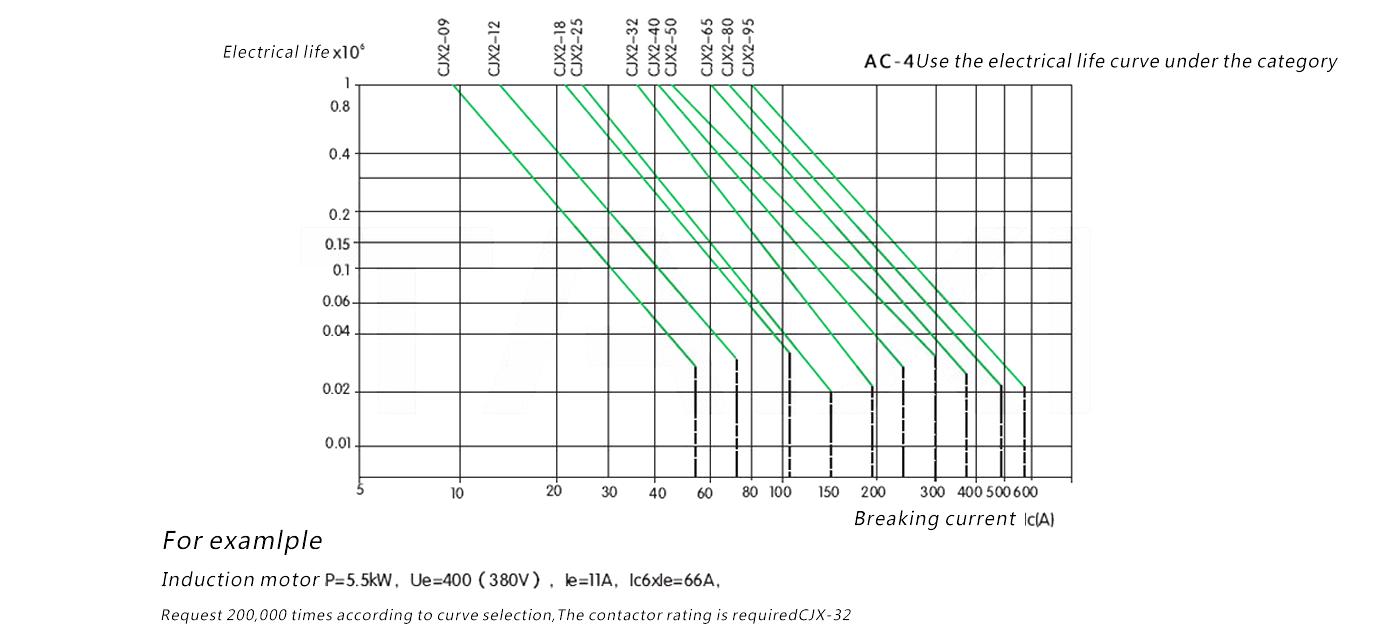

4.2 Elektriksel ömür eğrisi.
4.3 Bobin nominal güç kaynağı voltajı Us ve kodu (bkz. Tablo 2).
| Bobin gerilimi Us（V） | 24 | 36 | 42 | 48 | 110 | 127 | 220 | 230 | 240 | 380 | 400 | 415 | 440 | 480 | 600 |
| 50Hz | B5 | C5 | D5 | E5 | F5 | G5 | M5 | P5 | U5 | Q5 | V5 | N5 | R5 | T5 | X5 |
| 60Hz | B6 | C6 | D6 | E6 | F6 | G6 | M6 | P6 | U6 | Q6 | V6 | N6 | R6 | T6 | X6 |
| 50Hz / 60Hz | B7 | C7 | D7 | E7 | F7 | G7 | M7 | P7 | U7 | Q7 | V7 | N7 | R7 | T7 | X7 |
1. Koruyucu tip için kontaktör, doğrudan eylem için eylem yapısı, çift kesme noktası için kontak, küçük boyutlu, hafif, düşük güç tüketimi, uzun ömürlü, güvenli ve güvenilir;
2. AC/DC kontaktörü mekanik tersinir kilitlemeli manyetik marş motoru, yıldız üçgen dekompresyon marş motoru oluşturabilir, ayrıca kullanıcılara göre yardımcı kontak grubu, hava gecikme başlığı vb. ile çeşitli türev ürünler oluşturabilir.
3. Yardımcı kontak grubu, hava gecikme başlığı (gecikme aralığı Tablo 4'te gösterilmiştir), termal röleler ve diğer aksesuarları eklemek için yapı bloğu kurulumunu kullanabilir ve bunları çeşitli türev ürünlerde birleştirebilirsiniz (bkz. Tablo 3).
4. SR2 serisi aşırı gerilim koruyucu, önemli bir aşırı gerilim koruma işlevine sahiptir ve CJX2 serisi kontakla birlikte kullanıldığında, kontaktörü etkili bir şekilde koruyarak kullanım ömrünü uzatabilir. Ayrıca, aşırı gerilim darbesinin PC ve diğer ilgili elektronik kontrol sistemlerine olan müdahalesini önleyebilir.
CJX2 serisi 2A ~ 09A AC/DC kontaktör için SR32-A'nın özel özellikleri şunlardır:
SR2-A 24V~48V AC, DC
SR2-A 100V~250V AC, DC
SR2-A 380V~440V AC, DC
5. AC/DC kontaktör küçük boyutlu, hafif, düşük güç tüketimine sahip, yüksek ömürlü, güvenli ve güvenilirdir vb.
6. AC/DC kontaktör gövdesi, 32A ve altı için normalde açık veya normalde kapalı bir çift yardımcı kontak, 40A ve üzeri içinse normalde açık ve normalde kapalı bir çift yardımcı kontak içerir. Ayrıca, üst tarafa F4 yardımcı kontak grubu (iki veya dört grup) veya hava gecikme başlığı, her iki tarafa da bir NCF1-11C ve bunların kombinasyonları eklenebilir (bkz. Tablo 4 ve Tablo 5).
7.Vida montajı hariç, kontaktör 35mm (CJX2-09 ~ 95) ve 75mm (CJX2-40 ~ 95) içbükey standart ray montajını da kullanabilir.
