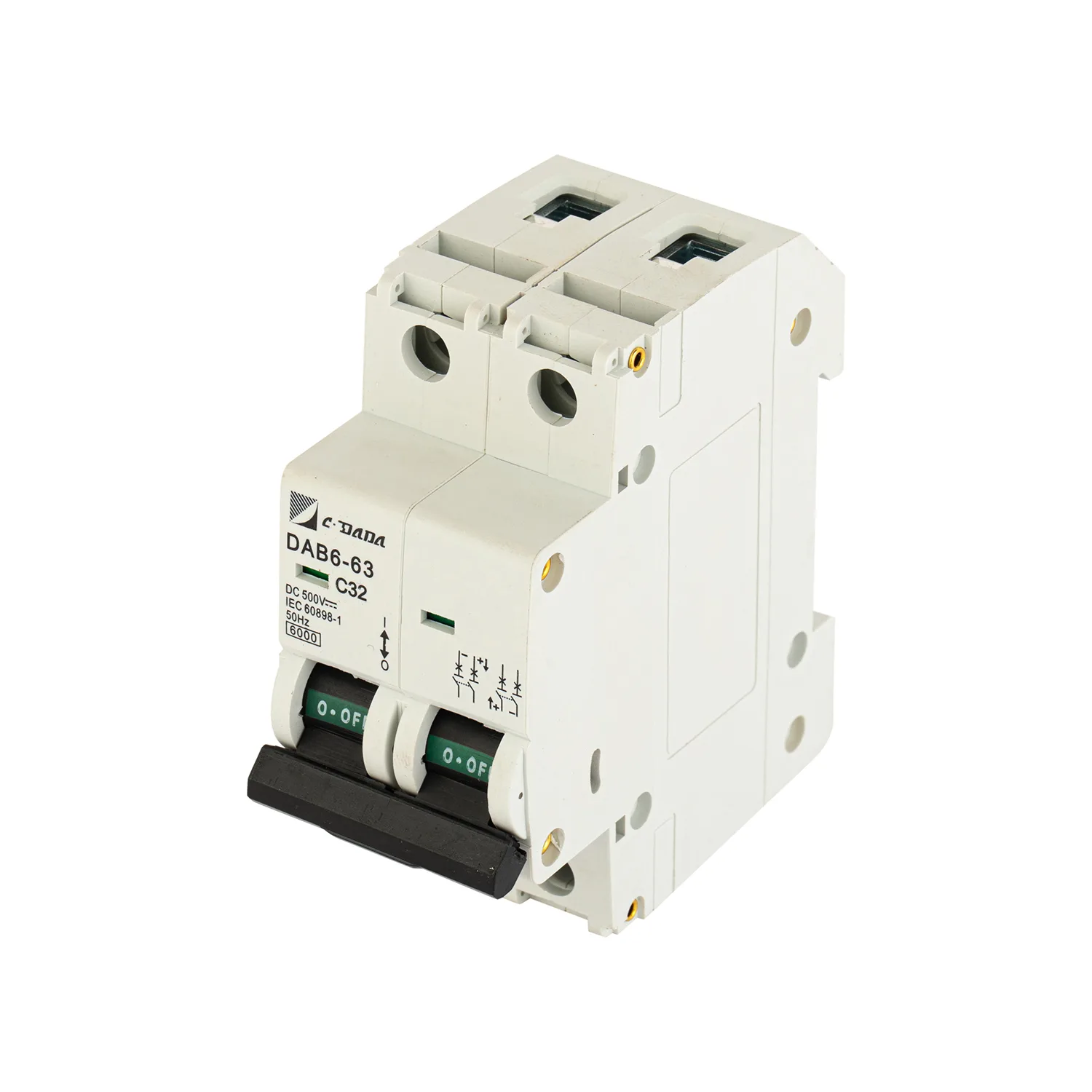

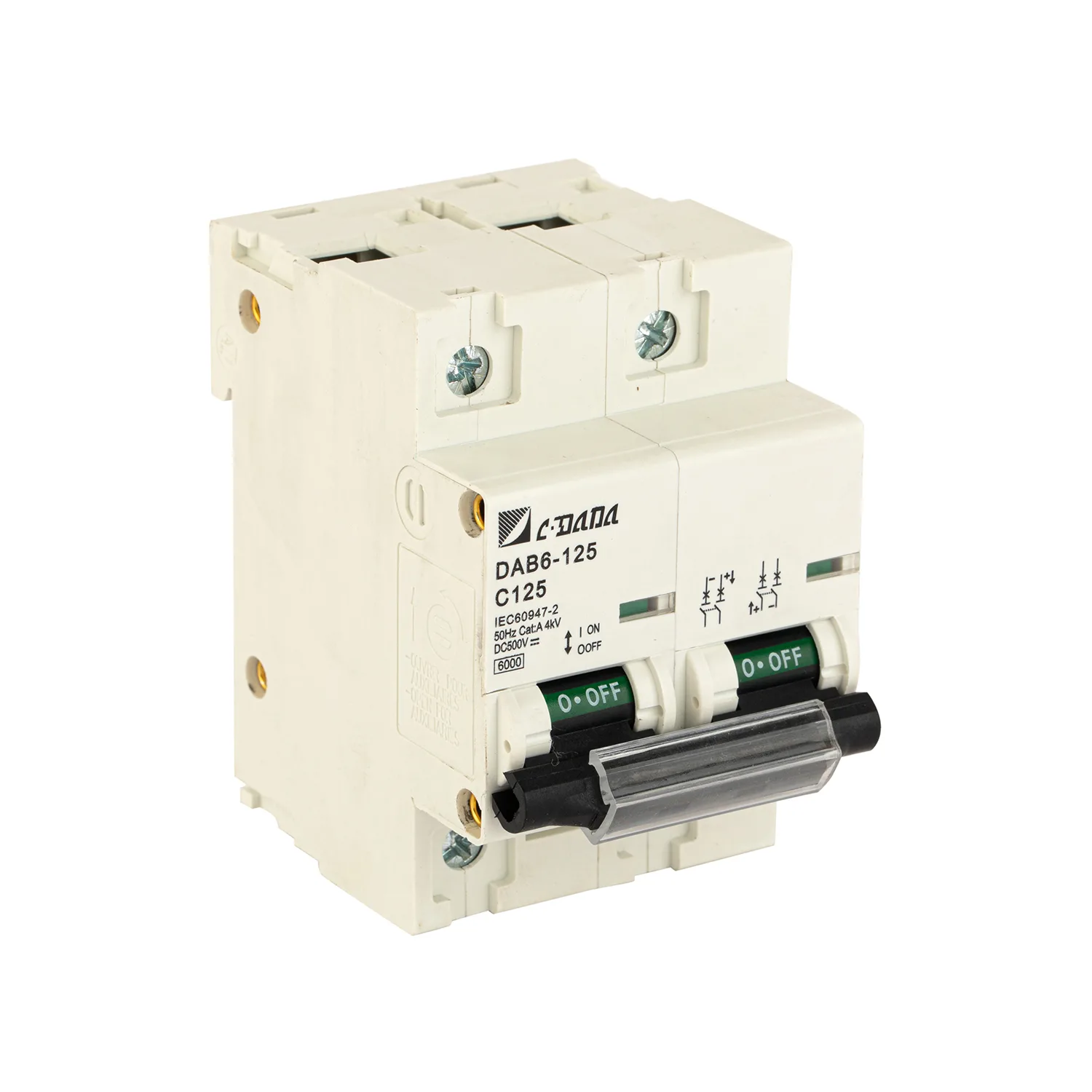

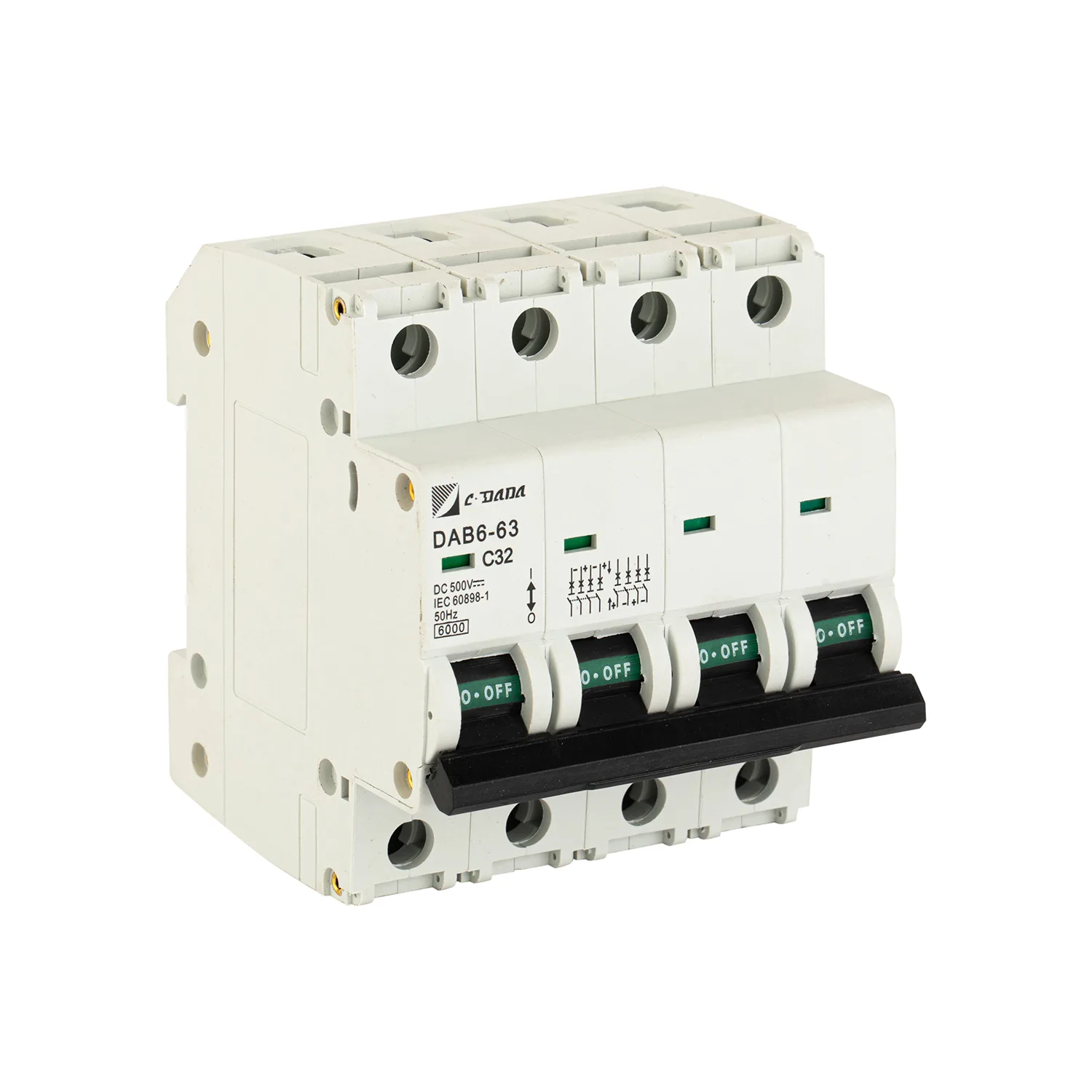

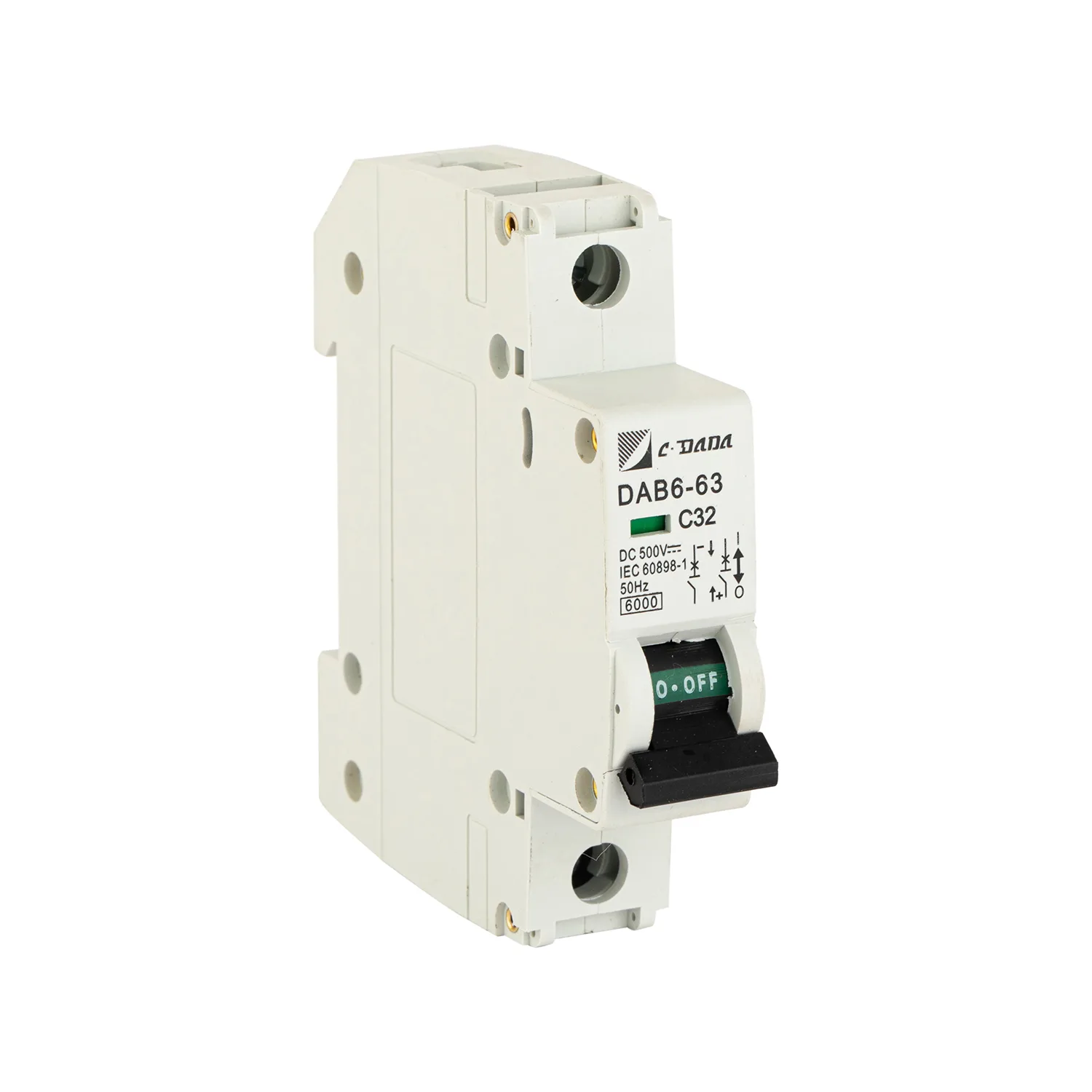

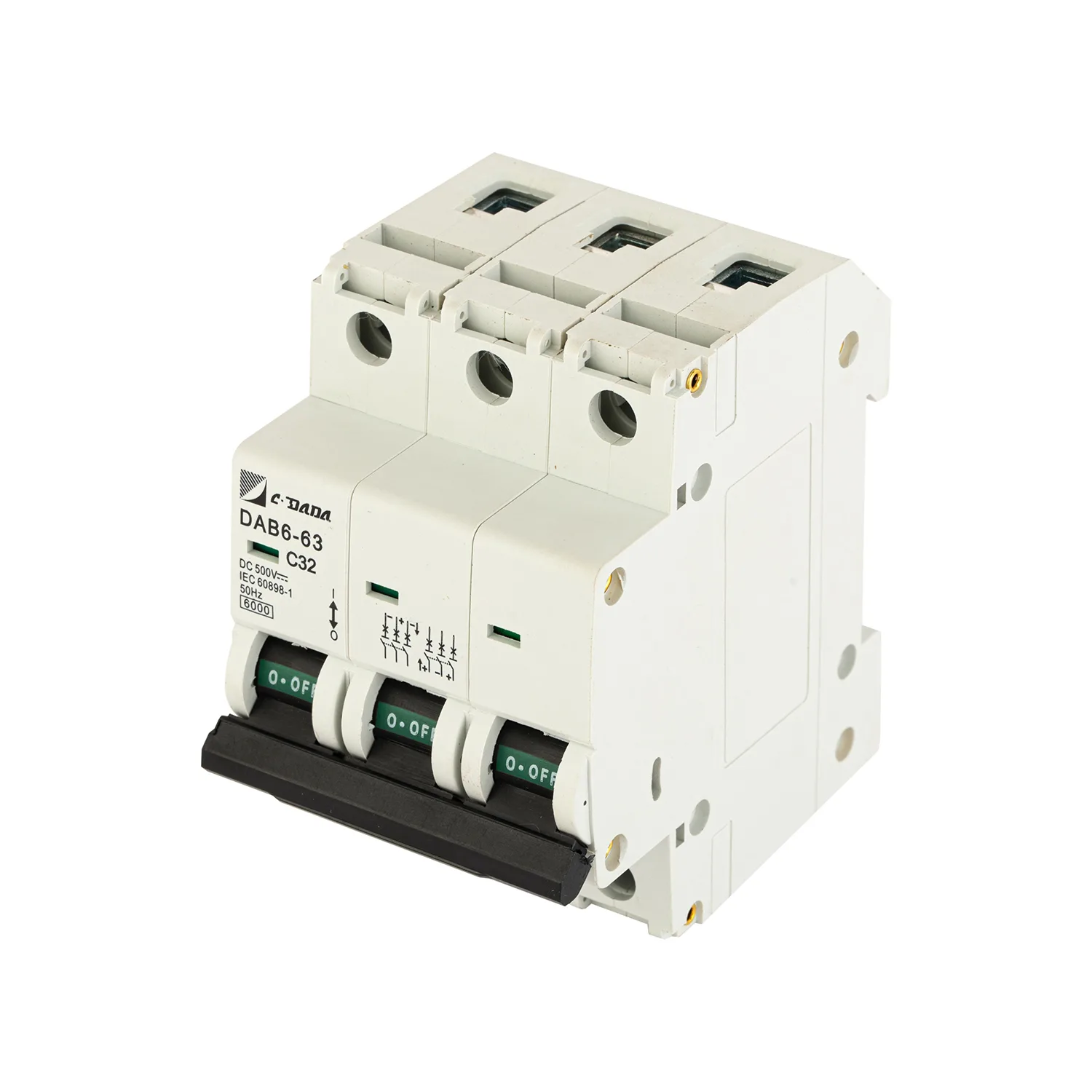

| Bâtons | 1P | 2P | 3P | 3P |
| Capacité de rupture | 4.5kA | 4.5kA | 4.5kA | 4.5kA |
| tension de résistance | 250V | 500V | 750V | 1000V |
| Schéma de câblage |  |
 |
 |
 |
| Remarques : (1) L+ pôle positif de l'alimentation, L- pôle négatif de l'alimentation ; (2) + pôle positif du disjoncteur, – pôle négatif du disjoncteur ; (3) équipement de charge | ||||
LES PRINCIPAUX PARAMÈTRES TECHNIQUES
| courant nominal | 1,2,4,6,10,16,20,25,32,40,50,63,80,100,125A |
| Classe de cadre | 1-63A / 63-125A |
| Bâtons | 1P, 2P, 3P, 4P |
| Tension de fonctionnement nominale | DC 12V~400V ou AC 90V~400V |
| Tension nominale de tenue aux impulsions (1.2/50) Uimp | 6kV |
| Capacité nominale de coupure en court-circuit | 4.5kV |
| Niveau de limitation de courant | 3 |
| Durée de vie électrique | 1000 |
| Durée de vie mécanique | 10000 |
| Installation | Montage sur rail DIN 35 mm ou montage latéral à vis M3 |
| Température ambiante | -30 ° C ~ + 70 ° C |
| Résistance à la chaleur et à l'humidité | Classe 2 (à 55°C, humidité relative 95%) |
| Installation | Rail DIN TH35-7.5 |
| Classe de protection | IP20 |
| Conforme aux normes | 1EC60898-2/GB10963.2 |
| Type de connexion des bornes | Vis Phillips |
| Câble adaptateur | 6-63A 1-25 mm² 16-3AWG | 80-125A 8-35mm² 16-2AWG |
| Couple de serrage | 3.0N.M |
| Certificat | CCC, CE |
| Caractéristique de libération thermomagnétique | Courbe B (3 à 5 pouces) |
| Combinaison avec accessoires Contact auxiliaire | |
| Contact auxiliaire | Oui |
| Contact d'alarme | Oui |
| Déclencheur de dérivation | Oui |
| Déclenchement sous tension | Oui |
Selon le type de libération instantanée
| Courbe de déclenchement | Plage de déclenchement instantané CA | Plage de déclenchement instantané CC |
| B | 3ln≤I≤5ln | 4.4 ln |
| C | 40ln ＜ I ≤ 10ln | 6.8 ln |
POUVOIR DE COUPURE NOMINAL EN COURT-CIRCUIT
| Courant nominal | Bâtons | Tension | Courant de court-circuit |
| 1-125A | 1 | 220V | 3000A |
| 2-4 | 4500A |
VIE MÉCANIQUE ET ÉLECTRIQUE
| Type | Fréquence | Fréquence de fonctionnement (fois) | Courant nominal (A) |
| Vie électrique | 1000 | 240 | 1-32 |
| 120 | 40-125 | ||
| Durée de vie mécanique | 10000 | 240 | 1-125 |
CARACTÉRISTIQUES DE PROTECTION CONTRE LES SURINTENSITÉS (TEMPÉRATURE DE RÉFÉRENCE 30℃)
| Non. | Curve | Courant (A) | État de départ | DC | Résultat | |
| a | AVANT JC | 1 ou 63 | Du froid | 1.13ln | t≤1h | Interdit de voyager |
| b | AVANT JC | 1 ou 63 | Immédiatement après l'élément précédent | 1.45ln | t≤1h | Voyage |
| c | Curve | In≤32A | Du froid | 2.55ln | 1 s < t < 60 s | Voyage |
| En ＞32A | 1 s < t < 120 s | |||||
| d | B | 1 ou 63 | Du froid | 4ln | 0.1 s ≤ t ≤ 45 s (In ≤ 32 A) 0.1 s ≤ t ≤ 90 s (In ≤ 32 A) |
Voyage |
| C | 7ln | 0.1 s ≤ t ≤ 15 s (In ≤ 32 A) 0.1 s ≤ t ≤ 30 s (In ≤ 32 A) |
||||
| e | B | 1 ou 63 | Du froid | 7ln | t＜0.1 s | Voyage |
| C | 15ln |
PÔLE DE CONSOMMATION ÉLECTRIQUE DU DISJONCTEUR
| Courant nominal ln(A) | Consommation électrique maximale du poteau (W) |
| 1-10 | 2 |
| 16-32 | 3.5 |
| 40-63 | 5 |
| 80-125 | 8-10 |
COURBE CARACTÉRISTIQUE DE DÉCLENCHEMENT — TYPE B
Le produit a une belle apparence, une installation sur rail standard et un affichage marche/arrêt.
Les bornes ont des fonctions de câblage de haut en bas.
Assurez-vous de faire attention à la polarité de « ﹢/﹣ » lors du câblage.
Il est utilisé pour les disjoncteurs tripolaires dans les circuits 750 V, et le circuit positif d'équilibre est connecté en série avec deux pôles.
Le disjoncteur peut également être équipé d'accessoires tels que des contacts auxiliaires, des contacts d'alarme et un déclencheur shunt, qui sont largement utilisés dans les communications, les batteries, les locomotives et d'autres industries.
Les disjoncteurs CC sont conformes aux normes IEC60947-2-1997
