DescargarPolo Número | 1,2,3,4 |
Estándar | IEC60947-3 |
Calificado Actual de Estructura Diseño | 32A |
Voltaje y Frecuencia | 230/240V ~, 50/60Hz |
Calificado Actual | 63-125A |
Aislamiento Voltaje Ui | 500V |
Calificado corto circuito haciendo capacidad | 20le, t = 0.1s |
Eléctrico vida | 1500 |
Mecánico vida | 8500 |
Contaminación grado | 2 |
Terminal conexión tipo | Cable barra de colmillo |
Endurecimiento esfuerzo de torsión | 3.5 nm |
Calificado tiempo de tiro resistir a actual ICW | 12le 1s |
Uilización categoría | C.A-22A |

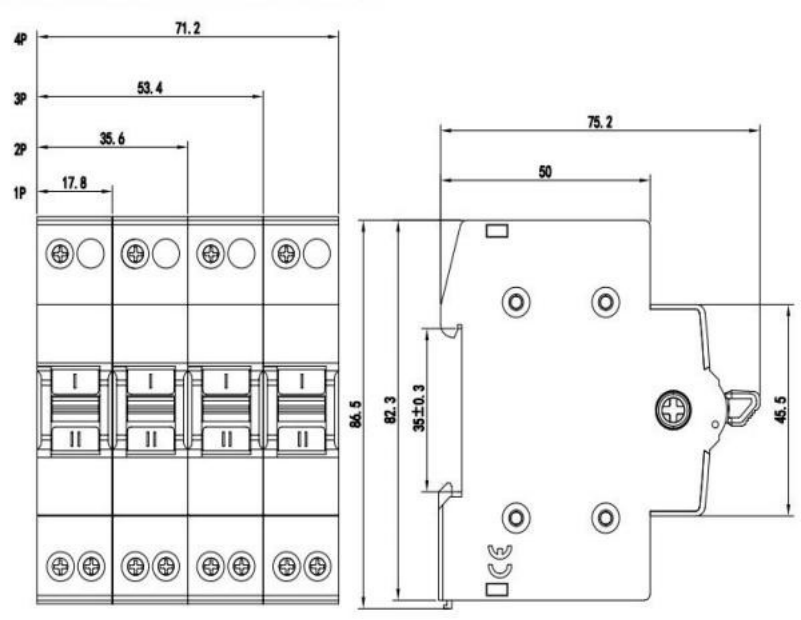

General e Instalación Dimensiones
Instalación y uso de instrucciones y notas para atención
■ El interruptor de micro de cambio de instalación de riel DIN debe instalarse verticalmente, con el terminal superior conectado con la fuente de alimentación y el contacto dinámico se desenergizó cuando se desconecta SOA para garantizar la seguridad humana durante la operación manual.
■ Normalmente, el conmutador de micro cambio de instalación de rieles DIN no debe peratearse con carga durante la conmutación -on y apagado.
■ El extremo superior es para la línea entrante y el extremo inferior para la línea de salida (terminal de carga), no está permitida la conexión inversa. Si es NE cessary cortar la potencia de la posición I y II, cuando el mango se empuja a la posición O, la posición I y II están al día con el estado apagado. Si se va a activar la posición II, empuje el mango hacia arriba, entonces el contacto de la posición II está conectado y el de la posición I está desconectado; Si se va a activar la posición I, tire del mango hacia abajo, entonces el contacto de la posición I está conectado, mientras que el de la posición II está desconectado.
■ El 3-Positon Cha Ngeover del producto se realiza a través del funcionamiento de piezas mecánicas que dependen de la compresión y liberación de la primavera. El mango necesita una alta fuerza de funcionamiento y muestra una gran fuerza de inercia (producto 63A-125A), por lo general, es difícil realizar un cambio preciso con una sola mano, y la operación inadecuada causará un cambio bnormal del circuito. Durante el uso, se recomienda operar el producto 63A-125A con ambas manos o con un cesorios proporcionados por la fábrica (el mango operativo extendido d).
■ El interruptor de micro de cambio de instalación de rieles DIN no debe aplicarse con sobrecorriente durante la conexión y la desconexión (usar bajo sobrecarga), ni cortar y desactivar con la corriente de trabajo normal. Nunca empuje ni tire del interruptor con fuerza fuerte para evitar cualquier accidente o reducción de la vida útil.
■ Si se colocan varios interruptores sobre la caja de distribución cerrada al mismo tiempo, el calor puede acumularse en la caja, como resultado, la temperatura aumentará y el interruptor se pondrá extremadamente caliente. Después de mucho tiempo de uso, las partes aislantes de los productos se dañarán y la vida útil del producto se reducirá. Cuando la temperatura alcanzada por más de + 40 ° C, el producto debe reducirse. Si el factor de reducción es 0.8. entonces la corriente de trabajo máxima será la corriente nominal multiplicada por el factor 08 (por ejemplo: la corriente de trabajo máxima imum 125ax 0.8 = 100a).
■ El cambio de micro cambio de instalación de rieles DIN - sobre el interruptor no tiene una cámara de extinción de arco. No está permitido usarlo para romper la corriente de fallas. Si es necesario, el cliente puede seleccionar la combinación adecuada del fusible para hacer la capacidad de ruptura de la gran carga y el cortocircuito de los cortocircuitos (la capacidad de hormigón de hormigón se decide mediante la capacidad de ruptura del fusible seleccionado). El área de sección del cable de conexión del interruptor de cambio debe coincidir con la corriente nominal para garantizar el uso normal del producto. El par de productos de productos: 1.2 N. Mat 16-40a.
Calificado actual (A | 16-20A | 25A | 32A | 40-50A | 63A | 8GA | 100A | 125A |
Cable speole | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
■ Durante el uso, los terminales de conexión del interruptor y los cables deben verificarse si están bien sujetos con tornillos. Si los terminales cambian de color.
El interruptor de micro cambio de instalación de rieles DIN realiza el cambio de las pasiciones O, L e IL directamente con el mango manual. La ranura de giro del mango interno y la posición deslizante del huso están recubiertas con lubricante de alto grado para reducir el desgaste mecánico. El contacto dinámico y estático adopta el método de contacto razonable con buena conductividad y estabilidad. La estructura de instalación de la guía modular y estándar es particularmente adecuado para el pareo circuito de Combinación terminal aparato.
Especificación y Característica
EN y APAGADO indicador
Ajustarse a estándar IEC60947-3
El posición Encendido/apagado manejar corresponder a el estado de el contactos
Rápido instalación y eliminación
-
