Das thermische Überlastrelais JR20 eignet sich für Stromkreise mit 50 Hz Wechselstrom, Spannungen bis 660 V und Strömen bis 630 A und schützt vor Überlastung, Phasenausfall und Dreiphasenunsymmetrie des Wechselstrommotors. Mit Phasenausfallschutz, Temperaturkompensation, manueller oder automatischer Rückstellung, Auslöseflexibilitätsprüfung, Auslöseanzeige, Trennprüftaste und weiteren Funktionen. Die Produkte entsprechen der GB14048.4.
  • Produktbeschreibung*
  • Spezifikationen
  • Produkt-Eigenschaften
  • Weitere Details

Produktbeschreibung*

Das thermische Überlastrelais JR20 eignet sich für Stromkreise mit 50 Hz Wechselstrom, Spannungen bis 660 V und Strömen bis 630 A und schützt vor Überlastung, Phasenausfall und Dreiphasenunsymmetrie des Wechselstrommotors. Mit Phasenausfallschutz, Temperaturkompensation, manueller oder automatischer Rückstellung, Auslöseflexibilitätsprüfung, Auslöseanzeige, Trennprüftaste und weiteren Funktionen. Die Produkte entsprechen der GB14048.4.

Spezifikationen

Strukturmerkmal

Interne Struktur: Einsatzkombination oder unabhängige Struktur; dreidimensionale Struktur, Zugfederblatt-Sprungmechanismus; mit Phasenausfall- und Temperaturkompensationsstruktur.
Installationsbetrieb: mit Aktionsauslöseflexibilitätsprüfung, Aktionsauslöseanzeige und Trennungsprüfung und anderen Funktionen; optional manuelle Rückstellung und automatische Rückstellung; normalerweise geschlossene und normalerweise offene Hilfskontakte isoliert und getrennt

Modell Bemessungsisolationsspannung Ui (V) Thermoelement Nennstrombereich (A) Entsprechendes AC-Schütz
JR20-10 660 1R 0.1 ~ 0.13 ~ 0.15 CJ20-10
2R 0.15 ~ 0.19 ~ 0.23
3R 0.23 ~ 0.29 ~ 0.35



4R 0.35 ~ 0.44 ~ 0.53
5R 0.53 ~ 0.67 ~ 0.8
6R 0.8 ~ 1 ~ 1.2
7R 1.2 ~ 1.5 ~ 1.8
8R 1.8 ~ 2.2 ~ 2.6
9R 2.6 ~ 3.2 ~ 3.8
10R 3.2 ~ 4 ~ 4.8
11R 4 ~ 5 ~ 6
12R 5 ~ 6 ~ 7
13R 6 ~ 7.2 ~ 8.4
14R 7 ~ 8.6 ~ 10
15R 8.6 ~ 10 ~ 11.6
JR20-16 1S 3.6 ~ 4.5 ~ 5.4 CJ20-16
2S 5.4 ~ 6.7 ~ 8
3S 8 ~ 10 ~ 12
4S 10 ~ 12 ~ 14
5S 12 ~ 14 ~ 16
6S 14 ~ 16 ~ 18
JR20-25 1T 7.8 ~ 9.7 ~ 11.6 CJ20-25
2T 11.6 ~ 14.3 ~ 17
3T 17 ~ 21 ~ 25
4T 21 ~ 25 ~ 29
JR20-63 1U 16 ~ 20 ~ 24 CJ20-40
CJ20-63
2U 24 ~ 30 ~ 36
3U 32 ~ 40 ~ 47
4U 40 ~ 47 ~ 55
5U 47 ~ 55 ~ 62
6U 55 ~ 63 ~ 71
JR20-160 1W 33 ~ 40 ~ 47 CJ20-100
CJ20-160
2W 47 ~ 55 ~ 63
3W 63 ~ 74 ~ 84
4W 74 ~ 86 ~ 98
5W 85 ~ 100 ~ 115
6W 100 ~ 115 ~ 130
7W 115 ~ 132 ~ 150
8W 130 ~ 150 ~ 170
9W 144 ~ 160 ~ 176
JR20-250 1X 130 ~ 150 ~ 170 CJ20-250
2X 167 ~ 200 ~ 250
JR20-400 1Y 200 ~ 250 ~ 300 CJ20-400
2Y 267 ~ 335 ~ 400
JR20-630 1Z 320 ~ 400 ~ 480 CJ20-630
2Z 420 ~ 525 ~ 630

Hinweis: Die Spezifikation 10R und darunter in JR20-10 umfasst kein Phasenausfallschutzgerät.

Grundparameter des Hilfsstromkreises

Nutzungskategorie Nennfrequenz Bemessungsisolationsspannung (Ui) Bemessungsbetriebsspannung (Ue) Bemessungsbetriebsstrom (Ie) Konventioneller thermischer Strom Hilfskontakt
AC-15 50Hz 380V 127V 2.83A 6A Nicht zutreffend 95-96
220V 1.64A
380V 0.95A
220V 0.82A 6A Nr. 97-98
380V 0.47A

Betriebseigenschaften

Nein. Einstellen des aktuellen Vielfachen Aktionszeit Ausgangszustand
Betriebseigenschaften bei negativem Ausgleich jeder Phase
1 1.05 Keine Aktion in 2 Stunden Kälte
2 1.2 Aktion in 2h Thermisch (nach Test Nr. 1)
3 1.5 Min 2min Min 4min Thermisch (nach Test Nr. 1)
4 7.2 2 s < Tp ≤ 10 s 4 s < Tp ≤ 10 s Kälte
5 1.0 Keine Aktion in 2 Stunden Kälte
6 1.2 Aktion in 2h Thermisch (nach Test Nr. 5)
7 1.05 Keine Aktion in 2 Stunden Kälte
8 1.3 Aktion in 2h Thermisch (nach Test Nr. 7)
Betriebseigenschaften, wenn jede Phase negativ ist unausgeglichen
Jede zweiphasige Dritte Phase
1 1.10 0.9 Keine Aktion in 2 Stunden Kälte
2 1.15 0 Aktion in 2h Thermisch (nach Test Nr. 1)

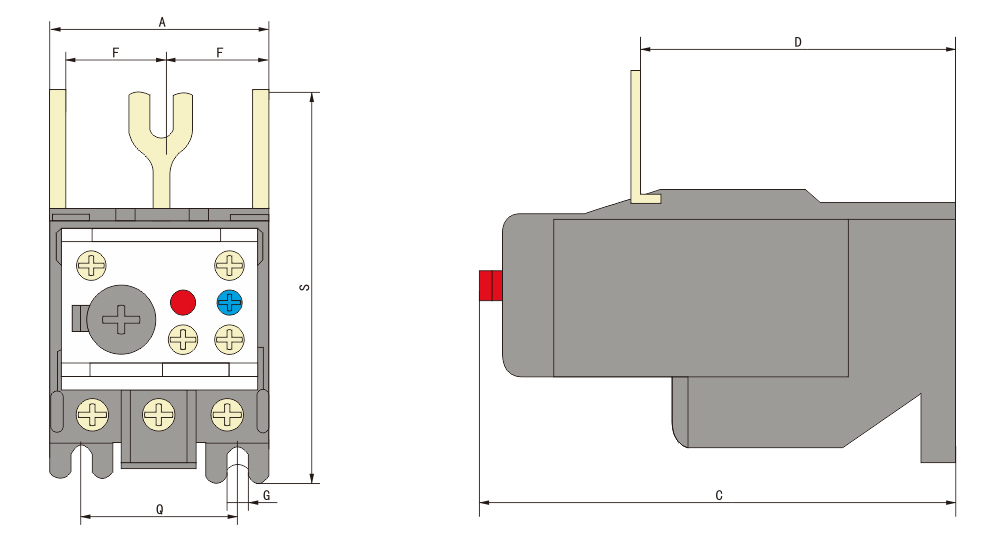

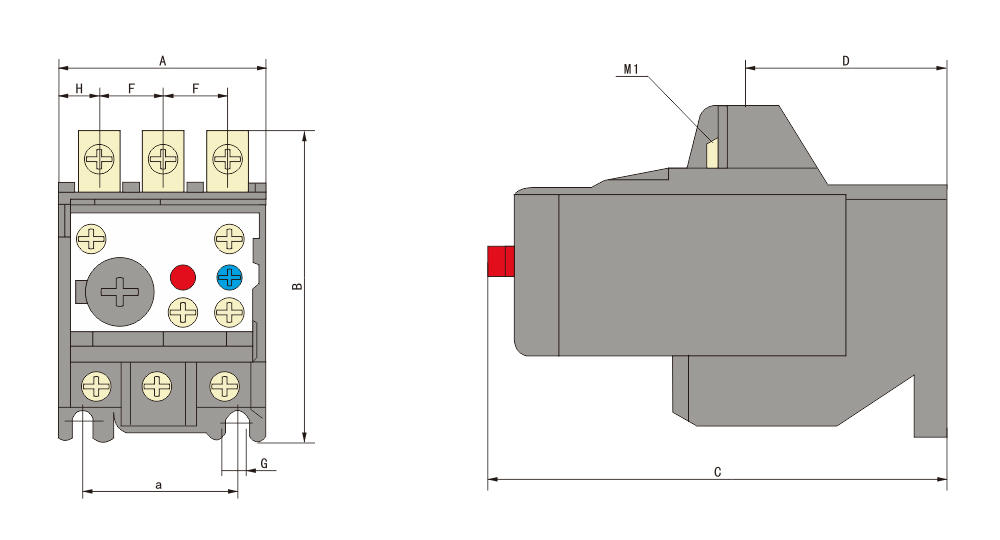

Umriss und Einbaumaße

1. Umriss und Einbaumaße von JR20-10Z/JR20-16Z/JR20-25Z/JR20-63Z/JR20-160Z



Thermisches Relais A B C D E F G H K a M1 M2 φ
Modell Funktion
JR20-10 Z 44 77.5 101 57.8 10 4.5 13.9 32
L 44 70 101 46 14 4.5 8.9 32 M5
G 44 70 112 53 14 8.9 M5
JR20-16 Z 44 78 101 71 14 4.5 12.9 32
L 44 70 101 46 14 4.5 8.9 32 M5
G 44 70 112 53 14 8.9 5.2 M5
JR20-25 Z 47.5 82.5 117 66 20.5 4.5 32
L 44 70 117 46 14 8.9 5.5 32 M5
G 44 70 117 53 14 5.5 8.9 6.5 M5
JR20-63 Z 64 90 117 82 20 5.5 46
70 90 117 92 28 5.5 46
L 65 80 117 62 23 5.5 46 M6
65 80 117 62 23 46 M6
G
7
JR20-160 Z 104 100 152 87.5 87.5 29 37 M6 M8 7
104 100 152 87.5 87.5 45 37 M6 M8
L



Produkt-Eigenschaften

Umgebungstemperatur: Der Durchschnittswert überschreitet in 24 Stunden nicht +35°C.

Höhe: nicht mehr als 2000 m.

Atmosphärische Bedingungen: Die relative Luftfeuchtigkeit darf 50 % bei +40 °C nicht überschreiten. Bei niedrigeren Temperaturen kann eine höhere relative Luftfeuchtigkeit zulässig sein. Beispielsweise 90 % bei 20 °C. Für die gelegentliche Kondensation aufgrund von Temperaturschwankungen sind besondere Maßnahmen zu treffen.

Verschmutzungsgrad: 3 Stufen.

Installationskategorie: Klasse III.

Einbaubedingungen: Die Neigung der Einbaufläche zur Vertikalen beträgt maximal ±5°. Neben Befestigungsschrauben kann das Relais auch mit einer 35mm Standardschiene montiert werden.

Stoßvibration: Das Relais sollte an Orten installiert und verwendet werden, an denen es keinen nennenswerten Erschütterungen, Stößen und Vibrationen ausgesetzt ist.

Transport, Lagerung: Das Relais darf während des Transports keinen starken Stößen und Vibrationen ausgesetzt sein und darf weder Regen noch Schnee ausgesetzt sein. Relais sind für Transport und Lagerung bei -25 °C bis +55 °C und für kurze Zeit (innerhalb von 24 Stunden) bei +70 °C geeignet.
