¿Cómo funciona un disyuntor de fuga a tierra (ELCB)?

La seguridad eléctrica es fundamental en hogares, oficinas, fábricas y obras de construcción. Una de las herramientas más eficaces para proteger a las personas y los equipos de los riesgos eléctricos es el interruptor diferencial (ELCB).

Un interruptor diferencial eléctrico (ELCB) monitorea continuamente el flujo de corriente en un circuito eléctrico y corta la alimentación al instante al detectar corrientes de fuga peligrosas. Esta sencilla pero potente función ayuda a prevenir descargas eléctricas e incendios causados por cableado defectuoso o aislamiento dañado.

En este artículo, exploraremos qué es un ELCB, cómo funciona, sus diferentes tipos y dónde debe instalarse para garantizar la máxima seguridad.

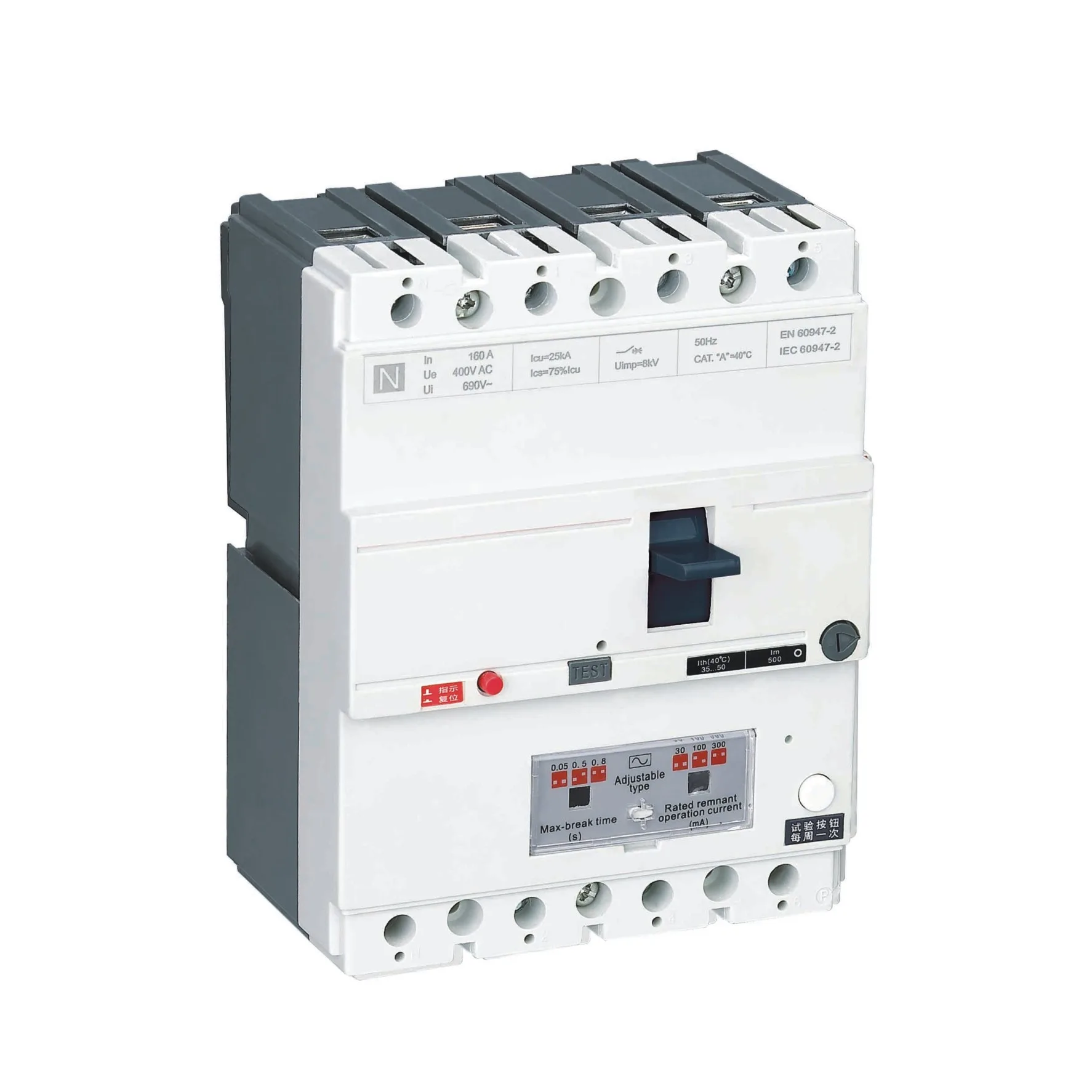

¿Qué es un disyuntor de fuga a tierra (ELCB)?

Un disyuntor de fuga a tierra (ELCB) es un dispositivo de seguridad diseñado para detectar corrientes de fuga anormales en un sistema eléctrico y desconectar automáticamente la fuente de alimentación.

Tambien conocido como:

• Dispositivo de corriente residual (RCD)
• A veces se confunde con RCBO (Interruptor de corriente residual con sobrecorriente)

Su propósito principal es:

• Proteger la vida humana de descargas eléctricas
• Prevenir incendios eléctricos debido a corrientes de fuga

Los ELCB se utilizan comúnmente en entornos residenciales, comerciales e industriales donde la seguridad eléctrica es crucial.

Tipos de ELCB

Hay dos tipos principales de ELCB, cada uno con principios de funcionamiento y aplicaciones distintos:

1. ELCB operado por voltaje (VO-ELCB)

• Principio de funcionamiento: Detecta diferencias de voltaje entre el cuerpo del equipo y la tierra.
• Caso de uso: Adecuado para instalaciones y sistemas más antiguos con conexión a tierra estable.
• Ventajas:
  • Costo más bajo
  • Menos sensible a pequeñas fugas, lo que reduce los disparos falsos.
• Desventajas:
  • No se puede detectar el contacto directo con cables activos
  • Requiere una conexión a tierra separada
  • Puede perder corrientes de fuga de bajo nivel

2. ELCB/RCCB (Interruptor automático de corriente residual) operado por corriente

• Principio de funcionamiento: supervisa el desequilibrio de corriente utilizando un transformador de corriente de secuencia cero (también llamado transformador de corriente de equilibrio de núcleo – CBCT).
• Caso de uso: Ampliamente utilizado en sistemas eléctricos modernos.

• Ventajas:
  • Alta sensibilidad (puede detectar hasta 5–30 mA)
  • No necesita una conexión a tierra adicional
  • Rápido tiempo de respuesta
• Desventajas:
  • Más caro que VO-ELCB
  • Puede dispararse innecesariamente debido a electrodomésticos viejos
  • No proporciona protección contra sobrecargas ni cortocircuitos.

Principio de funcionamiento del ELCB

La idea central detrás de un ELCB es monitorear el equilibrio entre la corriente entrante y saliente en un circuito.

En condiciones normales:

• La corriente que fluye a través de los conductores activo (fase) y neutro es igual.
• No hay fugas de corriente: el sistema está equilibrado.

En condiciones de falla:

• Si hay una falla (por ejemplo, un aislamiento dañado o una persona que toca un cable con corriente), parte de la corriente se escapa a tierra, lo que crea una corriente de fuga.
• Esto provoca un desequilibrio en el flujo de corriente.

Detección y Respuesta:

• El ELCB utiliza un transformador de corriente de secuencia cero para detectar este desequilibrio.
• Cuando la diferencia excede un umbral preestablecido (normalmente 30 mA para protección personal), el ELCB se dispara y corta la energía en cuestión de milisegundos.

Esta desconexión rápida reduce significativamente el riesgo de lesiones graves o incendio.

Componentes clave de un ELCB

Un ELCB contiene varios componentes esenciales que trabajan juntos para detectar y responder a fallas:

• Transformador de corriente de secuencia cero (CBCT): detecta el desequilibrio de corriente entre fase y neutro.
• Unidad de control electrónico: procesa la señal del CBCT y determina si es necesario un disparo.
• Mecanismo de disparo: desconecta físicamente el circuito cuando se detecta una falla.
• Botón de prueba: permite a los usuarios probar manualmente el ELCB para garantizar que funcione correctamente.

¿Por qué son importantes los ELCB en los sistemas eléctricos?

Los interruptores diferenciales eléctricos (ELCB) desempeñan un papel fundamental en el mantenimiento de la seguridad eléctrica. A continuación, explicamos por qué son tan importantes:

• Previene descargas eléctricas: Incluso una pequeña corriente de fuga (de tan solo 10–30 mA) puede ser peligrosa. Los interruptores diferenciales eléctricos actúan con rapidez para proteger a los usuarios.
• Reduce el riesgo de incendio: Las fallas y fugas eléctricas pueden generar calor y provocar incendios. Los interruptores diferenciales eléctricos cortan la electricidad antes de que esto ocurra.
• Protección automática: a diferencia de los interruptores manuales, los ELCB responden instantáneamente sin intervención humana.
• Obligatorio en muchas regiones: Muchos códigos eléctricos nacionales y locales requieren ELCB en áreas de alto riesgo, como baños, cocinas y circuitos exteriores.

Aplicaciones comunes de los ELCB

Los interruptores diferenciales eléctricos (ELCB) son especialmente útiles en entornos con mayor riesgo de fugas eléctricas. Algunas aplicaciones comunes incluyen:

1. Baños y Cocinas: Donde el agua y la electricidad conviven.
2. Enchufes exteriores e iluminación de jardín: expuestos a la intemperie y la humedad.
3. Sitios de construcción: Los sistemas de cableado temporal son más propensos a sufrir daños.
4. Instalaciones médicas: para proteger a los pacientes y equipos sensibles.
5. Estaciones de carga para vehículos eléctricos: para garantizar el funcionamiento seguro de los sistemas de carga de alto voltaje.

ELCB vs RCD vs RCBO: ¿Cuál es la diferencia?

Si bien ELCB y RCD se refieren a dispositivos similares, RCBO ofrece una protección más amplia y suele preferirse en instalaciones nuevas.

Cómo elegir el ELCB adecuado

La selección del interruptor diferencial eléctrico adecuado depende de sus necesidades específicas y del entorno de instalación. Considere los siguientes factores:

• Corriente nominal (In): Adáptela a los requisitos de carga del circuito.
• Ajuste de corriente de fuga (IΔn):
  • 30 mA – Para protección personal (baños, cocinas)
  • 100–300 mA: para protección contra incendios y uso intensivo
• Número de polos:
  • 2 polos para sistemas monofásicos
  • 4 polos para sistemas trifásicos
• Tipo de ELCB:
  • Tipo AC – Para uso doméstico general
  • Tipo A/B/C: para cargas especializadas (por ejemplo, variadores de frecuencia, cargadores de vehículos eléctricos)
• Necesidad de protección contra sobrecorriente:
  • Elija RCBO si también necesita la funcionalidad MCB

Consejos de instalación y mantenimiento

Para garantizar que su ELCB funcione correctamente y dure más tiempo, siga estas prácticas recomendadas:

• Instalación adecuada: Instale siempre de acuerdo con las instrucciones del fabricante y los códigos eléctricos locales.
• Verifique la polaridad del cableado: asegúrese de que las conexiones de fase y neutro sean correctas.
• Prueba mensual: Presione el botón “Prueba” regularmente para verificar el funcionamiento correcto.
• Patrones de disparo del monitor: Los disparos frecuentes pueden indicar problemas de cableado o fallas en el aparato.
• Ambiente limpio y seco: instalar en lugares secos y libres de polvo para evitar problemas de rendimiento.

Conclusión

Un interruptor diferencial (ELCB) es un componente fundamental de cualquier sistema de seguridad eléctrica. Ya sea en el hogar, la oficina o las instalaciones industriales, proporciona protección esencial contra descargas eléctricas e incendios causados por corrientes de fuga.

Comprender los tipos, principios de funcionamiento y aplicaciones de los interruptores diferenciales eléctricos (ELCB) le ayudará a tomar decisiones informadas al seleccionarlos e instalarlos. Si bien las alternativas más recientes, como los interruptores diferenciales RCBO, ofrecen características adicionales, los ELCB siguen siendo una solución fiable y rentable en muchos casos.

Priorice siempre la seguridad eléctrica: incluso una pequeña fuga puede tener grandes consecuencias.
